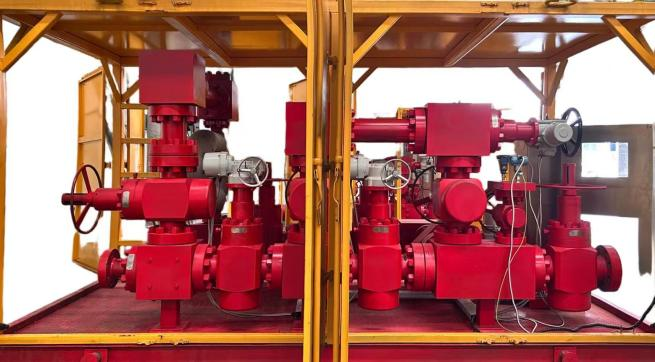

Блок дросселирования прецизионного контроля давления JG103-35
Расход: 0～60 л/с, точность 0.1%;
Диапазон плотности: 1.0～2.7 г/см³;
Перепад давления на дросселе: 0～17.5 МПа;
Класс давления: 35 МПа;
Точность поддержания давления дросселирования: ±0.1 МПа;
Время открытия/закрытия дроссельного клапана: 8 с.
Описание
маркер
Прецизионное управление давлением при бурении (MPD)
Блок дросселирования прецизионного контроля давления и система управления
Параметры системы бурения с прецизионным контролем давления
Расход: 0～60 л/с, точность 0.1%;
Диапазон плотности: 1.0～2.7 г/см³;
Перепад давления на дросселе: 0～17.5 МПа;
Класс давления: 35 МПа;
Точность поддержания давления дросселирования: ±0.1 МПа;
Время открытия/закрытия дроссельного клапана: 8 с.
Проход: 103 мм

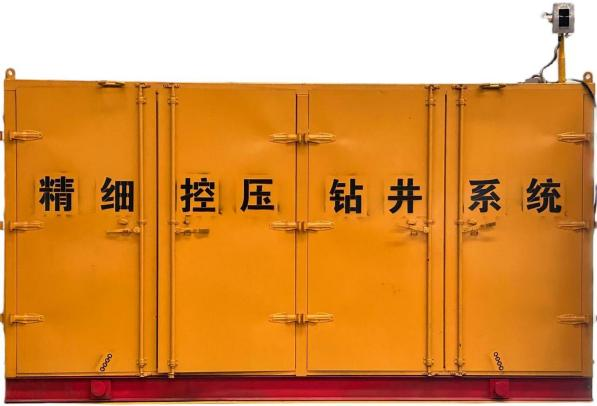

Комплектация блока дросселирования
Трехканальная схема: два дроссельных канала и один прямоточный кана

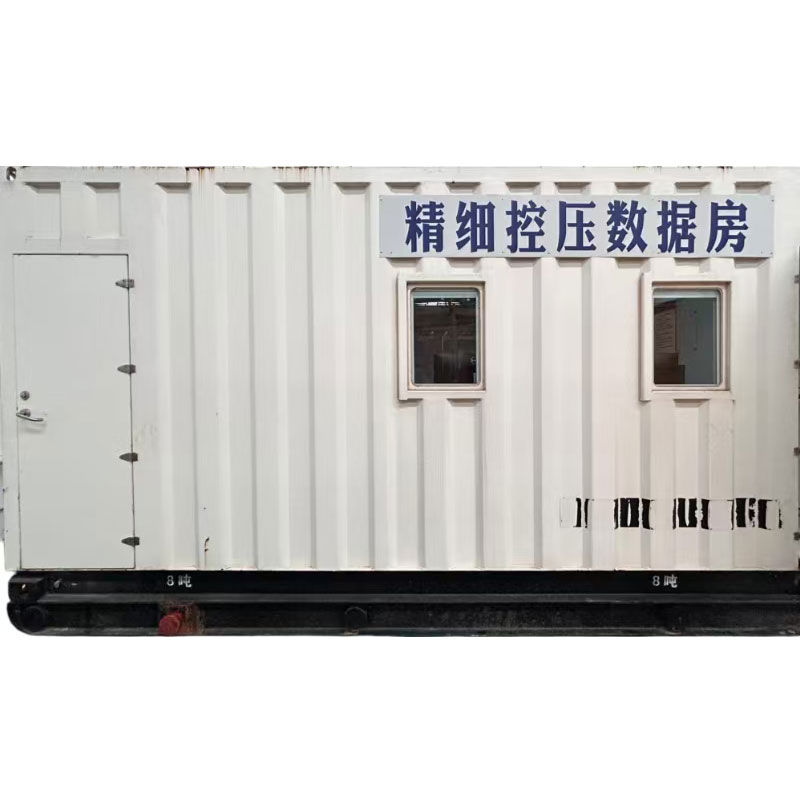

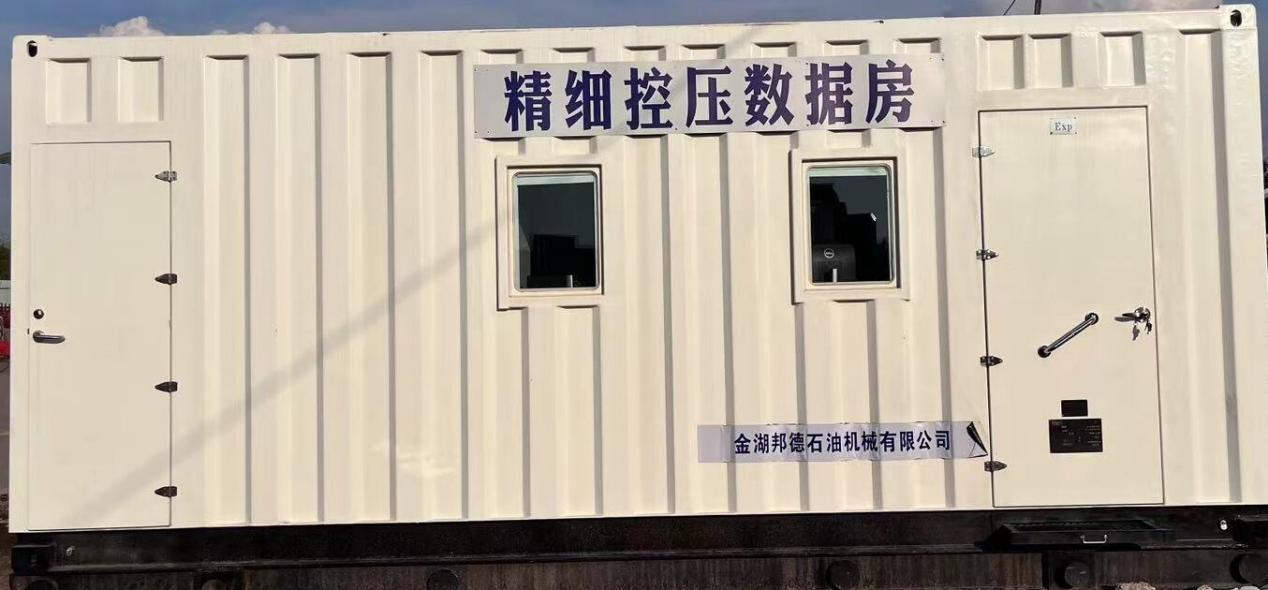

Центр управления бурением с контролем давления
Габаритные размеры: Длина*Ширина*Высота 6058*2438*2591 мм
Тип: Взрывозащищенное помещение с избыточным давлением
Вес: 7 т
Три промышленных компьютера (IPC) и три монитора
Встроенный кондиционер (охлаждение/обогрев)
Встроенные датчики сероводорода, горючих газов и дыма
Внутренние стенки из нержавеющей стали 316L
Трансформатор 25 кВА

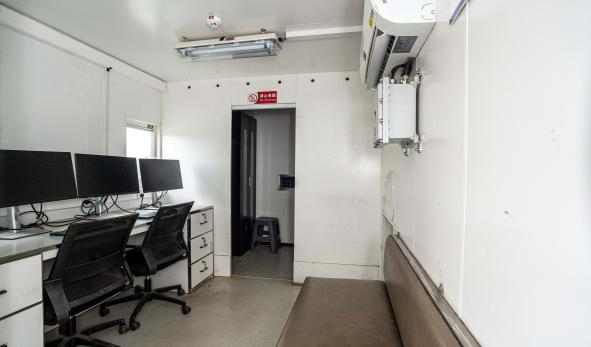

Внутреннее изображение

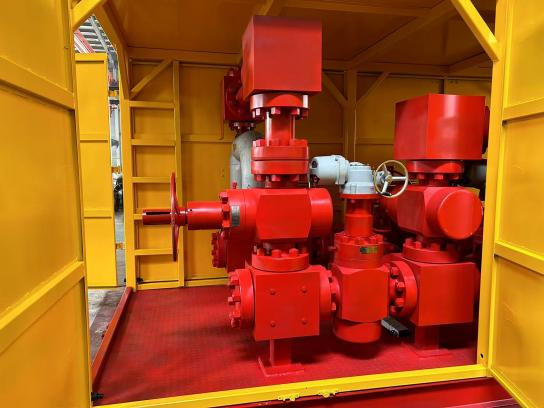

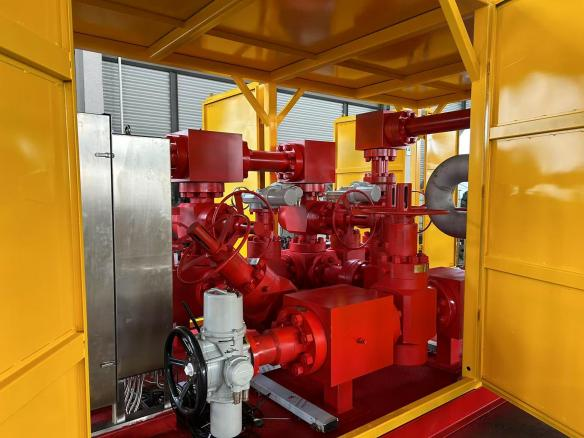

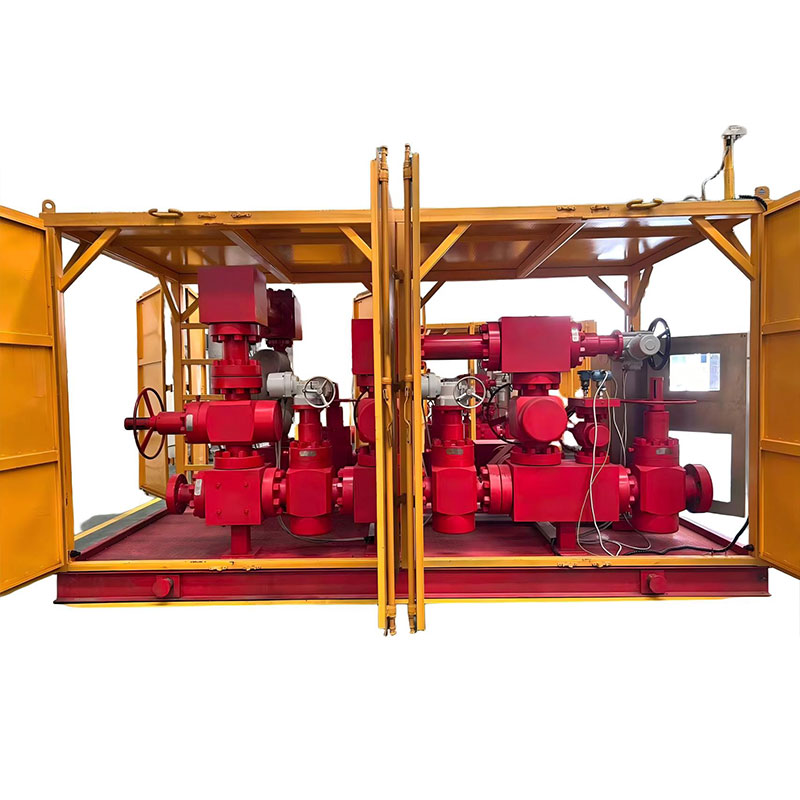

Блок дросселирования прецизионного контроля давления MPD
Номинальное давление: 5000 psi
Две автоматические дроссельные линии и одна байпасная линия
Оснащен расходомером Кориолиса

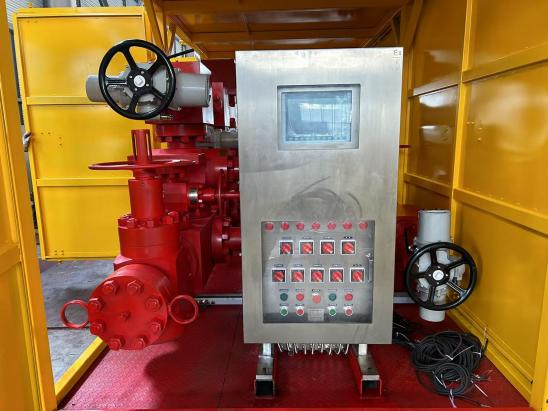

Оснащен электрошкафом управления
Вес: 10 т
Габаритные размеры: 3370*2090*2550 мм
