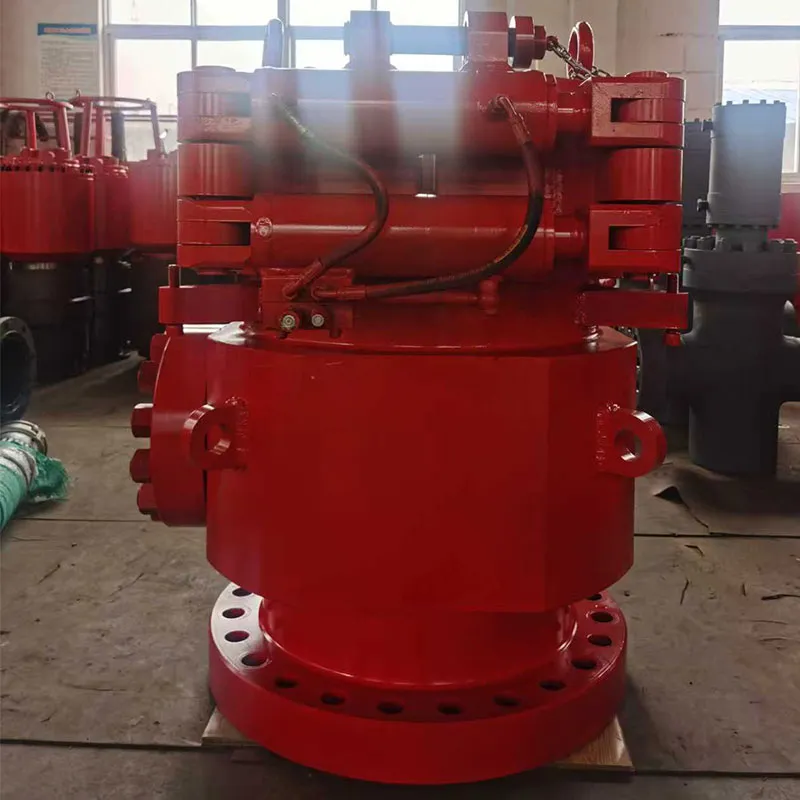

Вращающийся превентор XK54-14
Модель: XK54-14
Максимальная высота: 1780 мм
Условный проход: 540 мм
Два отвода: 2 1/16″ и 7 1/16″
Нижний фланец: 21 1/4″, 2000 psi
Описание
маркер
Описание продукции
Вращающийся превентор (универсальный)
Модель: XK54-14
Максимальная высота: 1780 мм
Условный проход: 540 мм
Два отвода: 2 1/16" и 7 1/16"
Нижний фланец: 21 1/4", 2000 psi
Основные параметры
Динамическое давление: 7,5 МПа
Статическое давление: 14 МПа
Максимальная частота вращения: 120 об/мин
Эффективная высота: 1,78 м
Вращающийся превентор (также называемый вращающейся головкой превентора) является ключевым оборудованием для динамического контроля скважины в нефтяном бурении. Он обеспечивает надежную герметизацию кольцевого пространства устья скважины в условиях непрерывного вращения и вертикального перемещения бурового инструмента, позволяя осуществлять бурение под давлением / бурение на депрессии. Одновременно обеспечивает отвод возвращаемого потока жидкости, предотвращая выбросы и загрязнение пласта.
Основная конструкция
Вращающийся узел (основной динамический уплотнительный блок): Включает квадрантный узел, центральную трубу, высокоточные подшипники, динамическое уплотнительное кольцо, уплотнительный элемент. Уплотнительный элемент имеет предварительный натяг; скважинное давление способствует дополнительному уплотнению.
Неподвижный корпус: Изготовлен из высокопрочной легированной стали, соединяется с нижерасположенным блоком обычных превенторов, оснащен гидравлическим хомутом и интерфейсом для опрессовки.
Система смазки и охлаждения: Обеспечивает принудительную смазку и охлаждение подшипников и динамических уплотнений, предотвращая износ от высоких температур.
Основное назначение и области применения
Бурение на депрессии / бурение под давлением: Забойное давление немного ниже пластового, что позволяет защитить низконапорные / низкопроницаемые пласты и повысить дебит.
Пенное / аэрированное / воздушное бурение: Решает проблемы бурения в зонах интенсивного поглощения, снижает расход бурового раствора и минимизирует загрязнение.
Ремонт скважин / испытание пластов: Обеспечивает спускоподъемные операции и циркуляцию под давлением, предотвращая загрязнение (задавление) продуктивных пластов.
