Данное изделие является необходимым оборудованием для контроля выбросов и реализации технологии контроля давления в нефтяных и газовых скважинах.
Описание
маркер
Описание и назначение
Данное изделие является необходимым оборудованием для контроля выбросов и реализации технологии контроля давления в нефтяных и газовых скважинах. Благодаря обратному клапану манифольда глушения, жидкость глушения или другие технологические жидкости могут только нагнетаться в скважину без возможности обратного тока, что позволяет достичь целей глушения и других операций. Седла и плашки плоских задвижек, используемых в изделии, наплавлены твердым сплавом, а уплотнительные пары дроссельного клапана выполнены из твердого сплава. Корпус и все детали изготовлены из материалов, соответствующих спецификациям API, и проходят строгий неразрушающий контроль. Каждая задвижка до сборки подвергается испытаниям на прочность и герметичность в соответствии с требованиями API. Изделие характеризуется устойчивостью к истиранию, коррозионной стойкостью, высокой герметичностью, удобством открытия и закрытия, надежностью и безопасностью, а также длительным сроком службы.
Состав и конструкция
В основном состоит из обратного клапана, задвижек, манометра, соединительных линий и т.д. Один конец манифольда подключается к крестовине превентора, а другой конец — к насосу для нагнетания. Манифольд глушения и дроссельный манифольд спроектированы в соответствии со стандартами API и используются в комплексе. Классы давления манифольда глушения: 14 МПа, 21 МПа, 35 МПа, 70 МПа и др.
связаться с нами
Сопутствующие популярные продукты

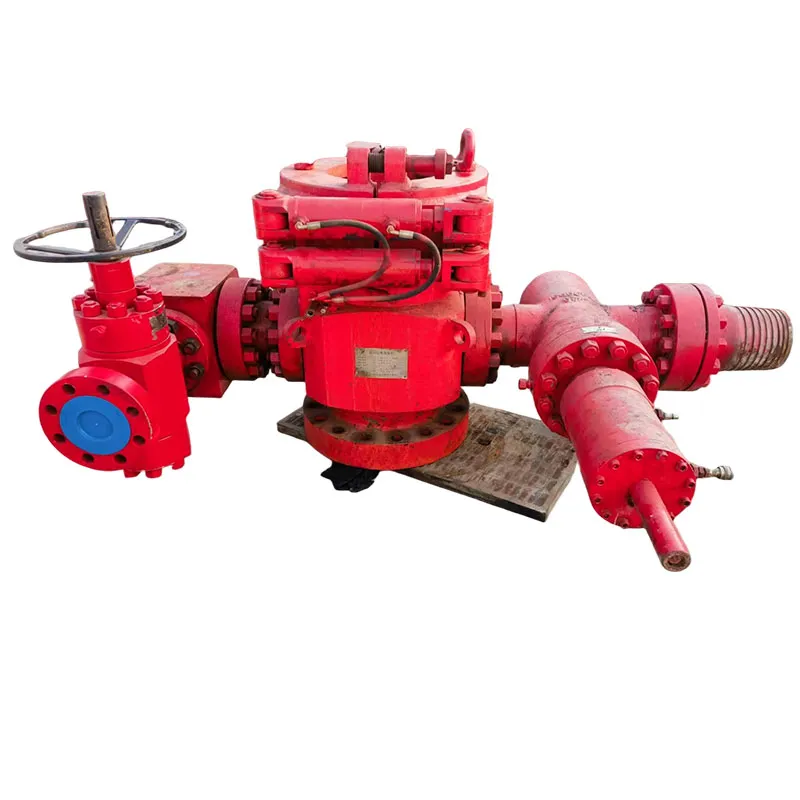

Вращающийся превентор XK28-70
Модель: XK28-35/70 Максимальная высота: 1780 мм Условный проход: 280 мм Два отвода: 2 1/16″ и 7 1/16″ Нижний фланец: 11″, 10000 psi
Система прецизионного бурения с контролем давления
Оборудование для прецизионного бурения с контролем давления (MPD) в основном состоит из вращающейся головки превентора (RCD), автоматического дроссельного манифольда управления давлением, центра управления контролем давления, наземных манифольдов и т.д.
Вращающийся превентор (обычный)
Модель: XK35-17.5/35 Максимальная высота: 1780 мм Условный проход: 350 мм Два отвода: 2 1/16″ и 7 1/16″ Проход центральной трубы: 198/220 мм Нижний фланец: 13 5/8″, 5000 psi
Задвижка с гидроприводом
Задвижка с гидравлическим приводом является важным управляющим оборудованием при добыче нефти и газа. Ее основная конструкция включает такие компоненты, как корпус, крышка, шибер, седло, шпиндель, гидравлический/пневматический привод и др.

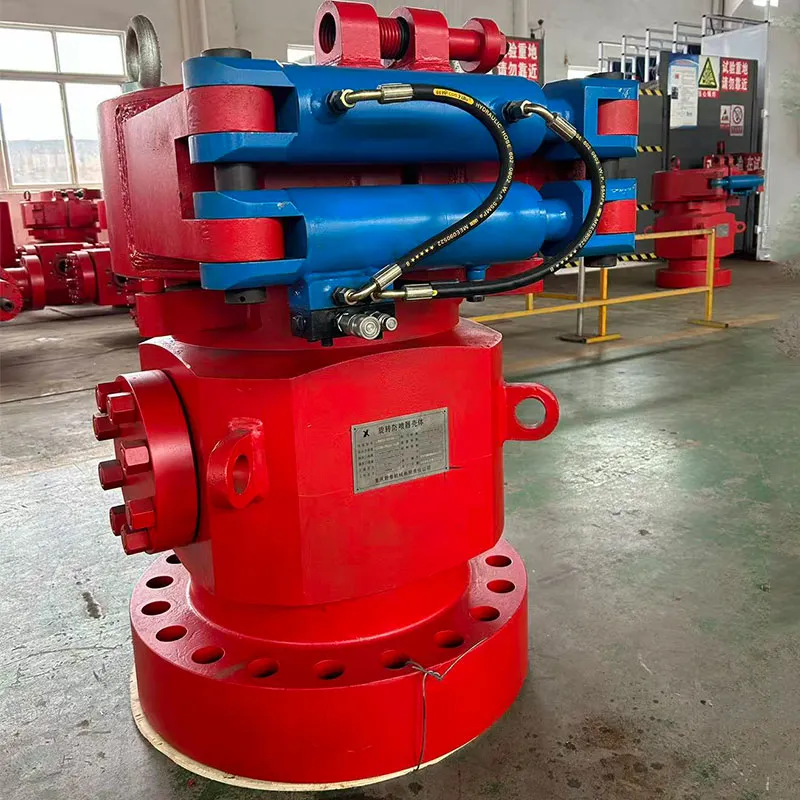

Вращающийся превентор XK54-35
Модель: XK54-35 Максимальная высота: 1780 мм Условный проход: 540 мм Два отвода: 2 1/16″ и 7 1/16″ Нижний фланец: 21 1/4″, 5000 psi
Отвод
Номинальный диаметр прохода: 2-1/16″~4-1/16″ Рабочее давление: 2000~15000 psi Температурный класс: L-U (-46°C ~ 121°C) Материальный класс: AA-FF Уровень спецификации (PSL): PSL1~PSL3 Класс эксплуатационных характеристик (PR): PR1 Рабочая среда: нефть, природный газ, буровой раствор, газы, содержащие H2S и CO2
Крестовина
Номинальный диаметр прохода: 2-1/16″~4-1/16″ Рабочее давление: 2000~15000 psi Температурный класс: L-U (-46°C ~ 121°C) Материальный класс: AA-FF Уровень спецификации (PSL): PSL1~PSL3 Класс эксплуатационных характеристик (PR): PR1 Рабочая среда: нефть, природный газ, буровой раствор, газы, содержащие H2S и CO2
Уплотнитель вращающегося превентора
Уплотнитель вращающегося превентора (RCD) является ключевым компонентом для вращающейся герметизации устья скважины при бурении на депрессии и бурении с контролем давления.
Тройник
Номинальный диаметр прохода: 2-1/16″~4-1/16″ Рабочее давление: 2000~15000 psi Температурный класс: L-U (-46°C ~ 121°C) Материальный класс: AA-FF Уровень спецификации (PSL): PSL1~PSL3 Класс эксплуатационных характеристик (PR): PR1 Рабочая среда: нефть, природный газ, буровой раствор, газы, содержащие H2S и CO2
Разъёмное соединение
Номинальный диаметр прохода: 2-1/16″~4-1/16″ Рабочее давление: 2000~15000 psi Температурный класс: L-U (-46°C ~ 121°C) Материальный класс: AA-FF Уровень спецификации (PSL): PSL1~PSL3 Класс эксплуатационных характеристик (PR): PR1 Рабочая среда: нефть, природный газ, буровой раствор, газы, содержащие H2S и CO2
Обратный клапан
Обратный клапан является оборудованием для контроля направления потока среды и имеет подъемную конструкцию. Его основная конструкция включает такие компоненты, как корпус, крышка, элемент управления однонаправленным потоком и др.
Фонтанная арматура
Фонтанная арматура — это оборудование, предназначенное для управления открытием и закрытием скважины, а также регулирования потока нефти и газа. Она состоит из верхнего соединительного узла, промежуточных соединений, нижнего соединительного узла и задвижек, обычно представляет собой комбинацию нескольких задвижек.
Вращающийся превентор (экологичный)
Максимальная высота: 1750 мм Условный проход: 350 мм Два отвода: 2 1/16″ и 7 1/16″ Проход центральной трубы: 220 мм Динамическое давление: 17,5 МПа

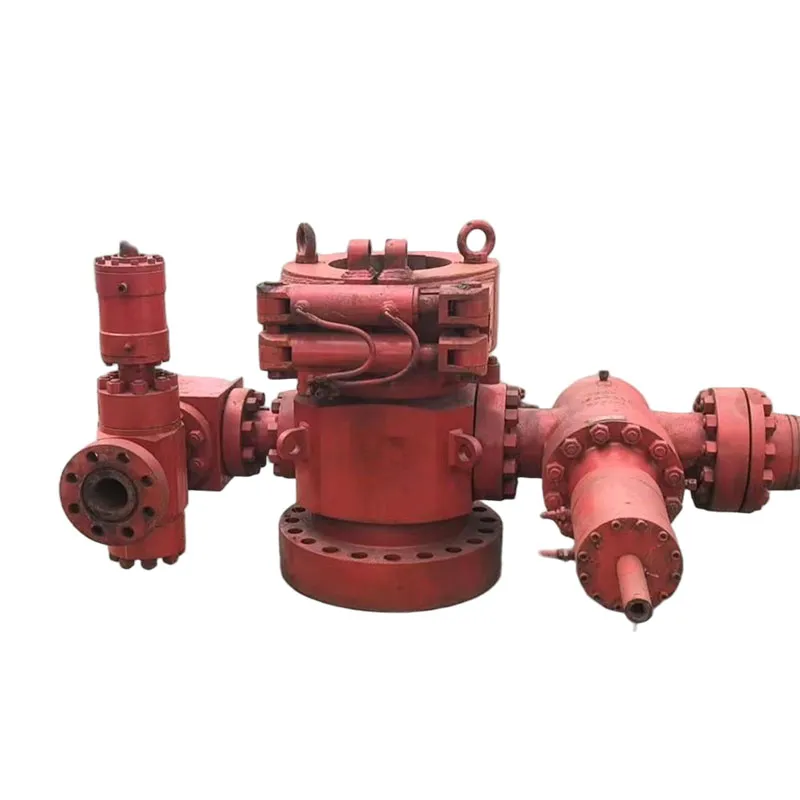

Вращающийся превентор XK35-70
Модель: XK35-35/70 Максимальная высота: 1780 мм Условный проход: 350 мм Два отвода: 2 1/16″ и 7 1/16″ Нижний фланец: 13 5/8″, 10000 psi

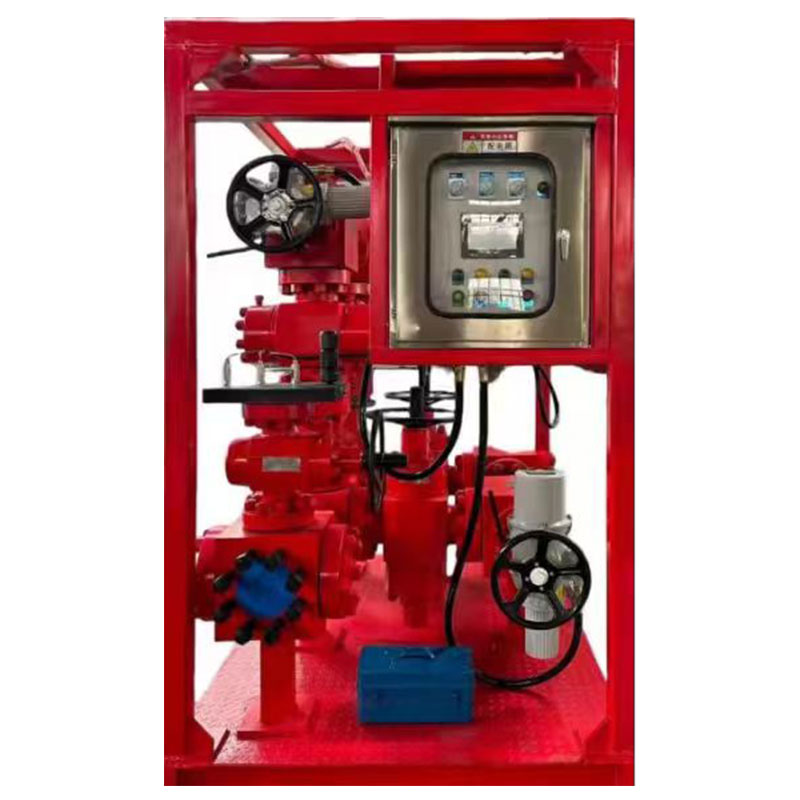

Упрощенная система бурения с контролем давления
