Система прецизионного бурения с контролем давления
Оборудование для прецизионного бурения с контролем давления (MPD) в основном состоит из вращающейся головки превентора (RCD), автоматического дроссельного манифольда управления давлением, центра управления контролем давления, наземных манифольдов и т.д.
Описание
маркер
Введение в продукт
Оборудование для прецизионного бурения с контролем давления (MPD) в основном состоит из вращающейся головки превентора (RCD), автоматического дроссельного манифольда управления давлением, центра управления контролем давления, наземных манифольдов и т.д.

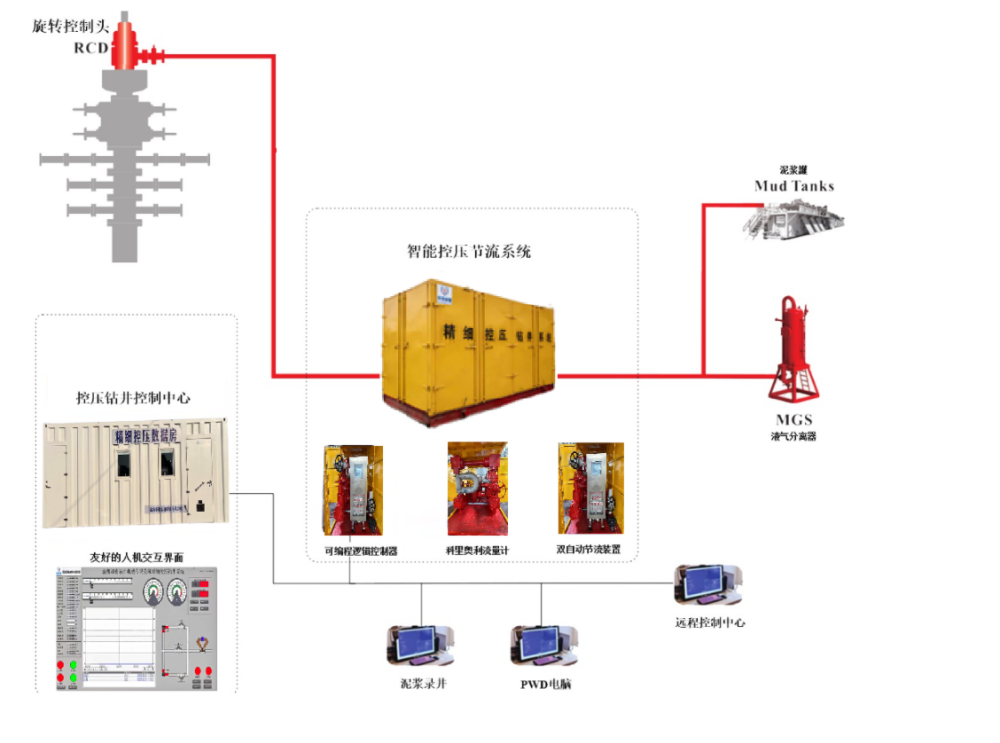

Схема принципа работы
Логика работы: Колебания давления на устье → Система за миллисекунды регулирует открытие дроссельного клапана → Мгновенное возвращение давления к заданному значению.
Обеспечивается
① Практически постоянное забойное давление
② Отсутствие выбросов, поглощений и обрушений
③ Безопасное бурение в узком окне плотности
Применимые условия
① Бурение в узком окне плотности
② Высокотемпературные/высоконапорные глубокие и сверхглубокие скважины
③ Пласты, склонные к поглощениям и газонефтеводопроявлениям
④ Глубоководное бурение (на суше и на море)
⑤ Бурение с контролем давления, бурение с утяжеленной пачкой бурового раствора под давлением
Наша компания располагает не только оборудованием для прецизионного бурения с контролем давления, но и несколькими профессиональными сервисными бригадами по бурению с контролем давления.

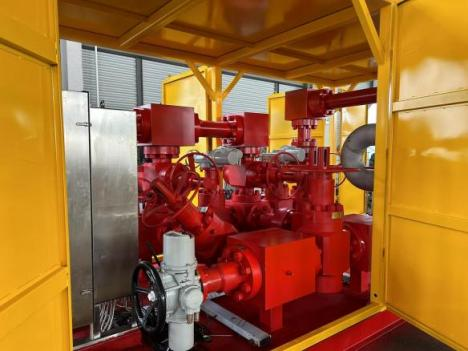

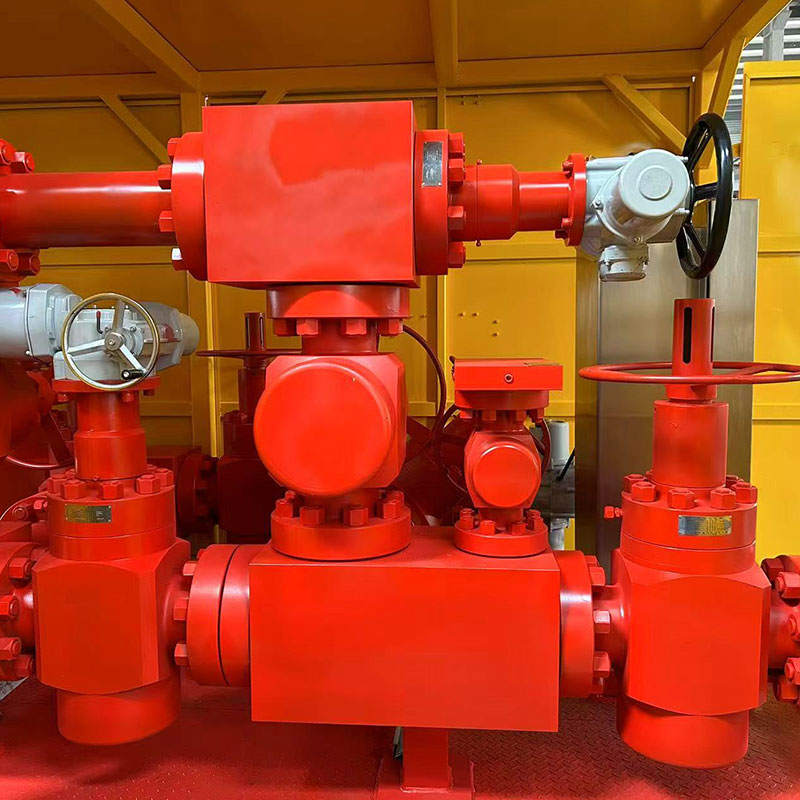

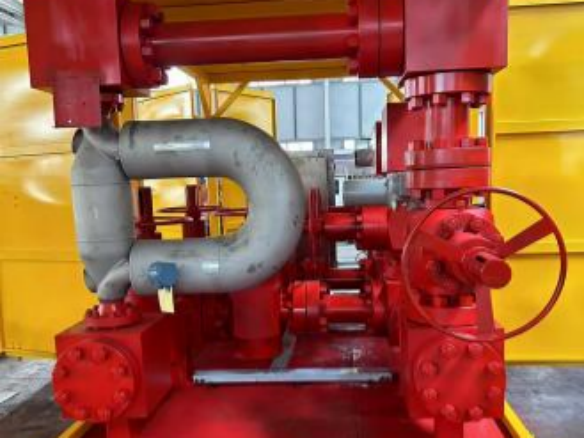

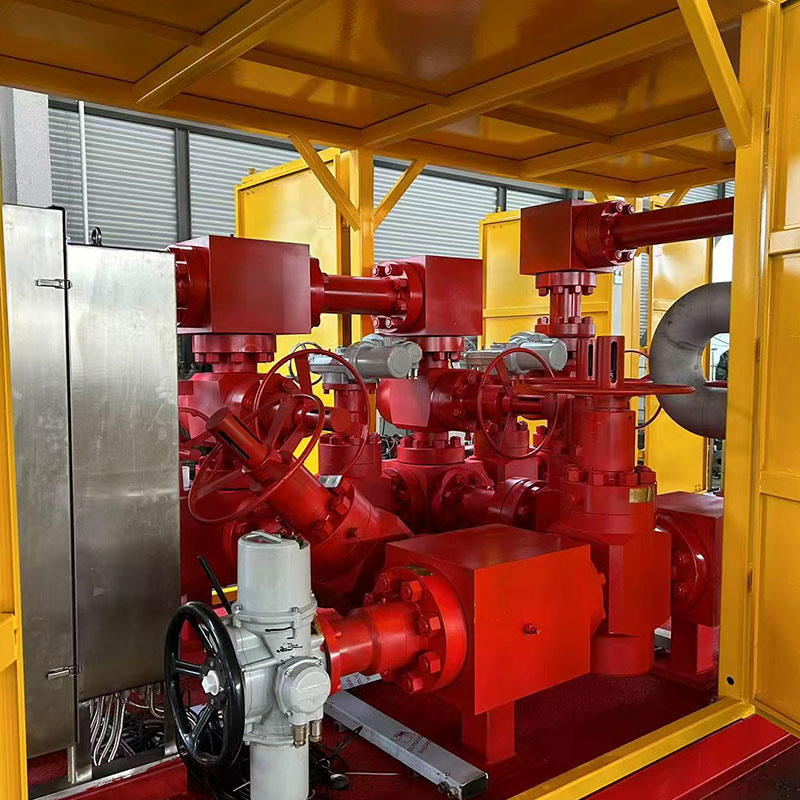

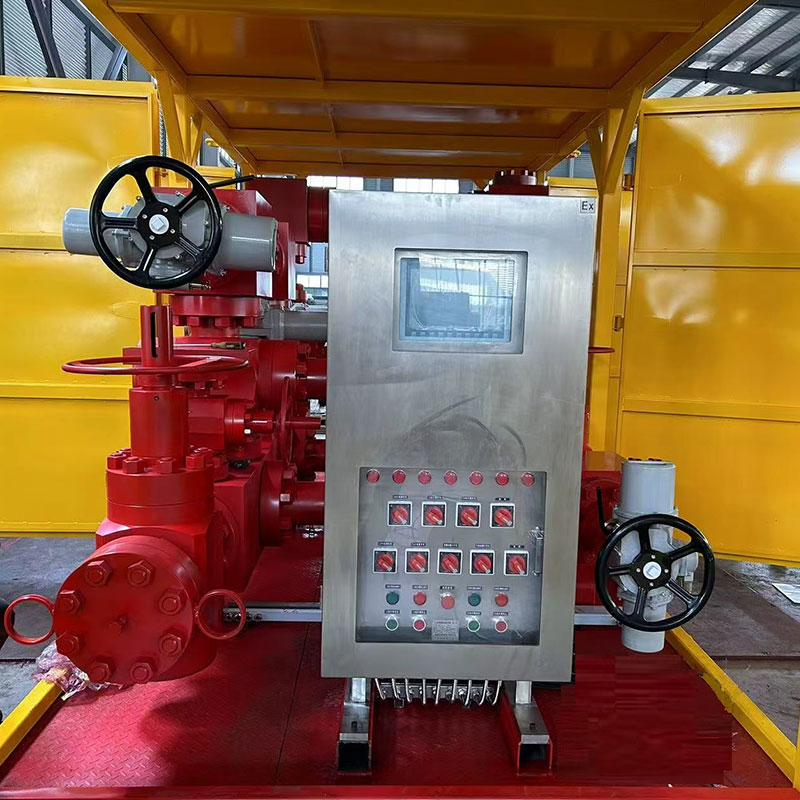

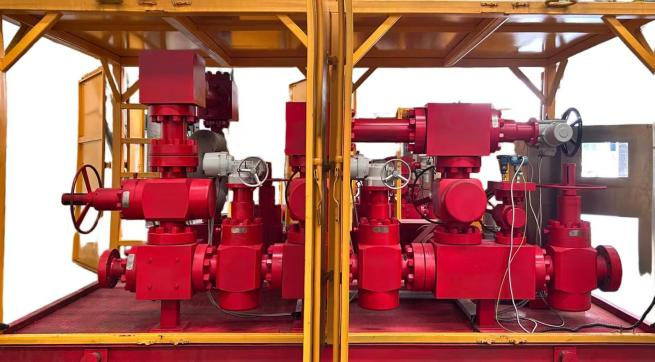

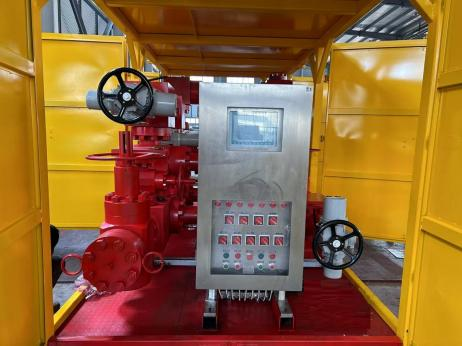

Блок дросселирования прецизионного контроля давления:
Номинальное давление: 5000 psi
Две автоматические дроссельные линии и одна байпасная линия
Оснащен расходомером Кориолиса
Оснащен электрошкафом управления
Вес: 10 т
Габаритные размеры: 3370*2090*2550 мм
Параметры системы бурения с прецизионным контролем давления
Расход: 0～60 л/с, точность 0.1%;
Диапазон плотности: 1.0～2.7 г/см³;
Перепад давления на дросселе: 0～17.5 МПа;
Класс давления: 35 МПа;
Точность поддержания давления дросселирования: ±0.1 МПа;
Время открытия/закрытия дроссельного клапана: 8 с.

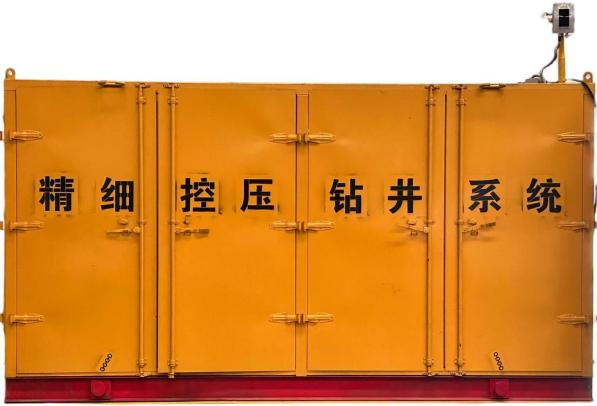

Система прецизионного бурения с контролем давления:

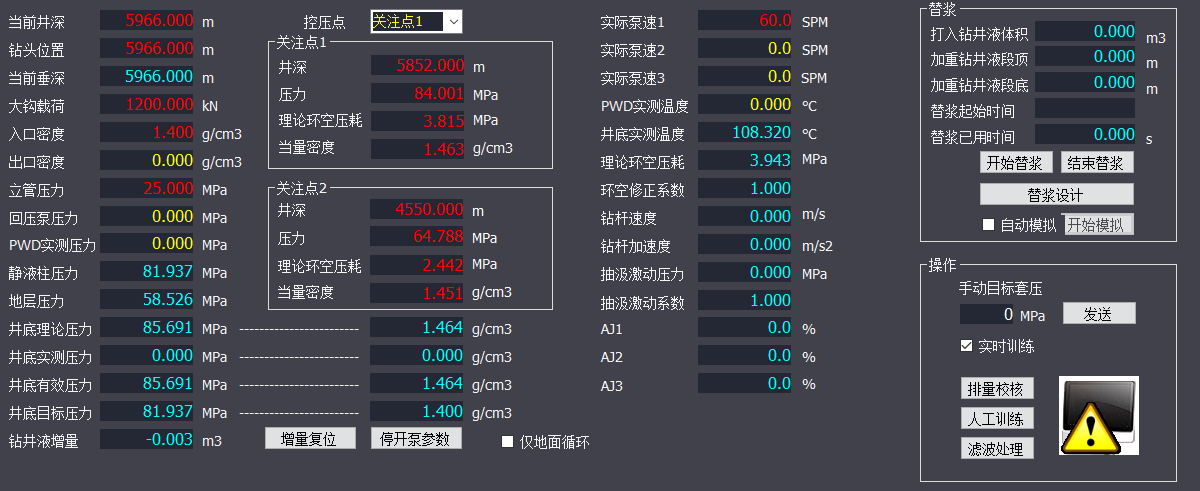

Скриншот интерфейса системы анализа и принятия решений системы прецизионного бурения с контролем давления:
Система анализа и принятия решений состоит из компьютерной локальной сети и установленного в компьютерной системе программного обеспечения для анализа и принятия решений и является «мозгом» всей системы MPD. Её основные функции включают анализ состояния давления в стволе скважины, предоставление целевых значений контроля давления и отправку команд на регулировку давления в подсистему ПЛК.

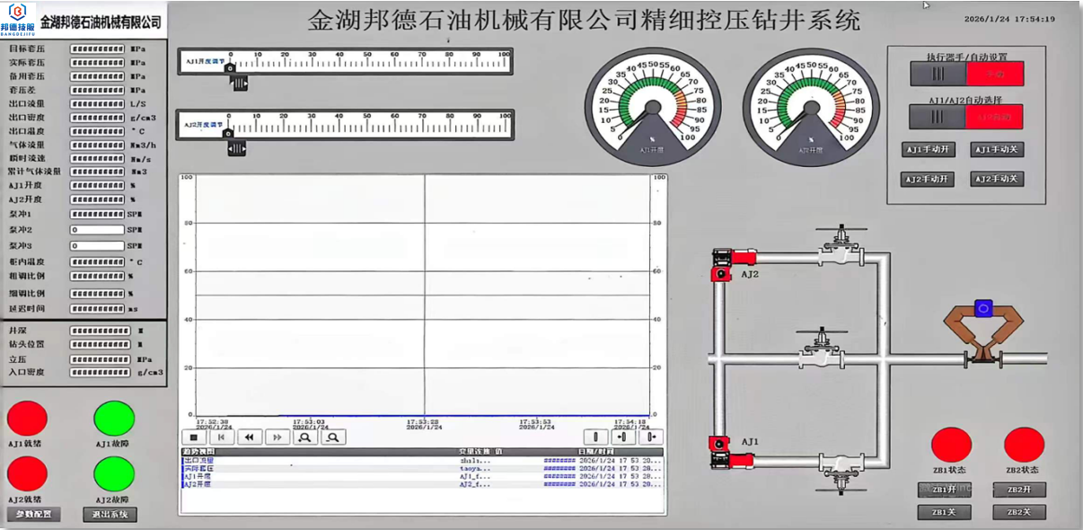

Скриншот интерфейса электронной системы управления ПЛК:
Электронная система управления ПЛК состоит из главной станции ПЛК и подчиненной станции ПЛК, установленной на автоматическом дроссельном манифольде. Её верхний уровень получает «сигналы параметров» от подсистемы сбора данных и «команды» от подсистемы анализа и принятия решений. Сама система в основном осуществляет программно-логический анализ и после его завершения отправляет «исполнительные команды» на нижний уровень — подсистему автоматического дроссельного манифольда.
