В условиях современной промышленной автоматизации, где каждая миллисекунда отклика гидравлического привода влияет на производительность целого конвейера, вопрос точного управления потоком рабочей жидкости выходит на первый план. Инженеры и главные механики предприятий от Урала до Дальнего Востока всё чаще обращают внимание на устройства, способные обеспечить плавную регулировку без потери мощности. Именно блок дросселирования с электрогидравлическим управлением становится тем самым ключевым элементом, который трансформирует устаревшие гидросистемы в высокоточные механизмы нового поколения. В этом материале мы не просто рассмотрим каталожные данные, но и проведем глубокий анализ ценовой политики на 2026 год, разберем реальные схемы подключения и оценим готовность оборудования к суровым российским зимам.
«Точность дросселирования сегодня определяется не механическим износом золотника, а скоростью реакции электромагнитного клапана и качеством алгоритма управления», — отмечают ведущие разработчики гидравлических систем в отчете за конец 2025 года.
Эволюция гидравлического контроля: от ручных вентилей к интеллектуальным блокам
Ещё десять лет назад регулировка скорости движения гидроцилиндров осуществлялась преимущественно вручную или через простые пропорциональные клапаны с аналоговым управлением. Такие системы страдали от гистерезиса, чувствительности к загрязнению масла и невозможности интеграции в единую цифровую сеть предприятия. Ситуация кардинально изменилась с массовым внедрением цифровых интерфейсов и развитием микропроцессорной техники.
Современный блок дросселирования с электрогидравлическим управлением представляет собой сложный мехатронный узел. Он объединяет в себе гидравлическую часть, где происходит непосредственное ограничение потока, и электронный блок управления (ЭБУ), который получает сигналы от датчиков положения, давления и расхода. Это позволяет реализовать замкнутый контур управления, где система самостоятельно компенсирует изменения вязкости масла из-за перепадов температур или колебаний нагрузки.
В России переход на такие системы ускорился после обновления ряда ГОСТов, касающихся энергоэффективности промышленного оборудования. Новые стандарты требуют снижения потерь энергии на дросселирование, что возможно только при использовании адаптивных алгоритмов. Если раньше инженер мог лишь приблизительно выставить нужный расход, то сегодня оператор задает целевую скорость штока, а электроника сама подбирает степень открытия дроссельной заслонки или золотника.

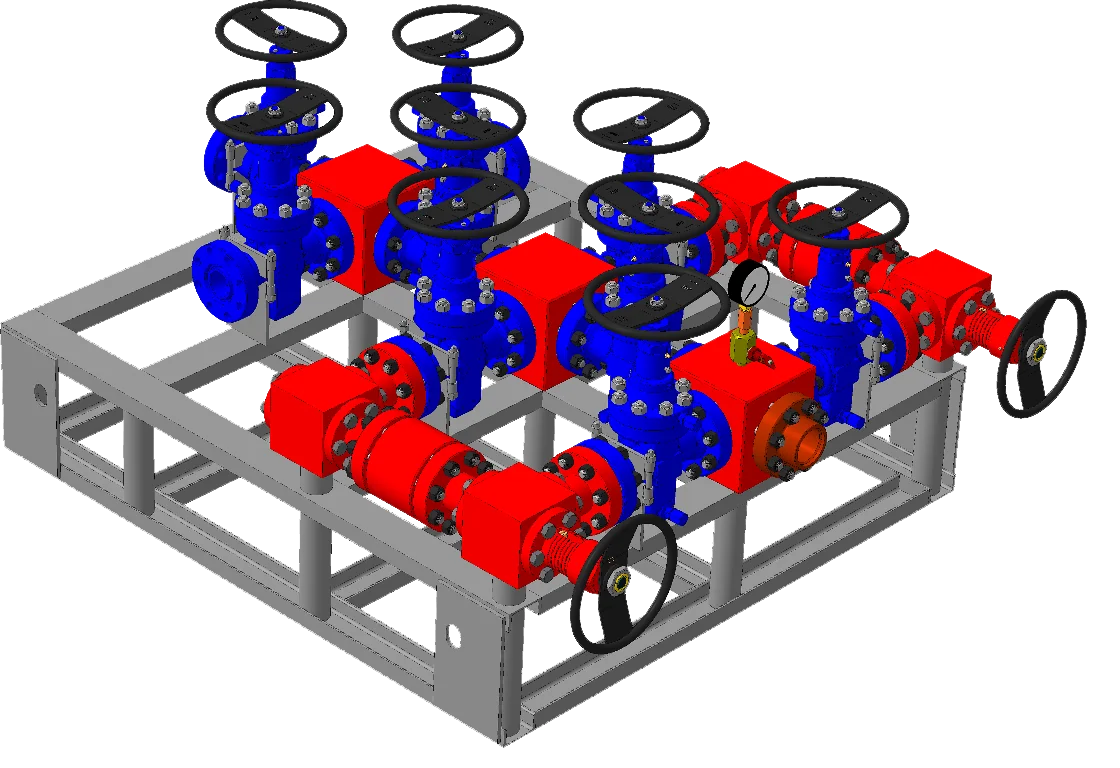

Особое место в этом сегменте занимают решения, разработанные для экстремальных условий эксплуатации, таких как нефтегазовая отрасль. Ярким примером является продукция компании ООО «Цзиньху Бандэ Нефтяное Машиностроение». Специализируясь на оборудовании для контроля давления и устьевой арматуре, предприятие успешно адаптировало свои технологии дросселирования под самые жесткие требования. Их линейка включает как классические дроссельные клапаны, так и передовые электрические блоки дросселирования и системы прецизионного контроля давления. Эти устройства рассчитаны на работу в широком температурном диапазоне от -46°C до +121°C (класс L-U) и выдерживают давление до 15 000 psi, что делает их незаменимыми при бурении с контролем давления (MPD) и добыче углеводородов в сложных геологических условиях, включая среды с содержанием сероводорода (H2S) и углекислого газа (CO2).
| Параметр сравнения | Традиционный дроссель (ручной) | Электрогидравлический блок (2026 г.) |
|---|---|---|
| Точность поддержания расхода | ±15-20% | ±0.5-1% |
| Время реакции на сигнал | Человеческий фактор (секунды) | 10-50 мс |
| Возможность удаленного мониторинга | Отсутствует | Полная интеграция (IoT, SCADA) |
| Адаптация к температуре масла | Требуется ручная подстройка | Автоматическая компенсация |
| Ресурс до первого ТО | Зависит от квалификации оператора | Фиксированный интервал (до 20 000 часов) |
Важно отметить, что современные блоки оснащаются встроенными диагностическими модулями. Они способны предсказывать износ уплотнений или загрязнение фильтров еще до того, как произойдет аварийная остановка линии. Для российских предприятий, где простой оборудования может стоить миллионы рублей в час, эта функция становится критически важной.
Технические особенности и архитектура современных систем
Конструктивно блок дросселирования с электрогидравлическим управлением может исполняться в двух основных вариантах: на базе пропорциональных золотниковых распределителей или с использованием быстродействующих сервоклапанов. Выбор архитектуры зависит от требуемой динамики процесса. Для задач, где необходима частота переключения до 100 Гц и выше, применяются сервоприводы с магнитострикционными или пьезоэлектрическими актюаторами. Однако для большинства задач в строительной технике, металлургии и деревообработке достаточно пропорциональных систем с широтно-импульсной модуляцией (ШИМ).
Ключевым элементом здесь является электромагнитный преобразователь. В моделях 2025-2026 годов производители отказались от классических соленоидов с возвратной пружиной в пользу дифференциальных систем с двумя обмотками. Это позволило исключить нелинейность характеристики «ток-усилие» в зоне малых перемещений золотника. Результатом стала возможность плавного запуска исполнительного механизма без рывков, что особенно важно при работе с хрупкими материалами или прецизионными станками.
Проблема вязкости и температурная стабильность
Одной из главных головных болей гидравликов в России всегда была температура. Зимой в неотапливаемых ангарах вязкость гидравлического масла может возрастать в десятки раз, летом — падать. Обычный дроссель при неизменном положении золотника будет пропускать совершенно разный объем жидкости в зависимости от температуры. Электрогидравлический блок решает эту проблему программно.
В контроллер блока зашивается карта вязкости используемого масла. Датчик температуры, установленный непосредственно в магистрали перед блоком, передает данные в реальном времени. Алгоритм автоматически корректирует скважность управляющего сигнала, компенсируя изменение физических свойств жидкости. Таким образом, скорость движения цилиндра остается постоянной независимо от того, работает ли экскаватор в Якутии при минус пятидесяти градусах или в Краснодаре в жаркий полдень. Опыт таких компаний, как «Цзиньху Бандэ», демонстрирует, что достижение температурного класса до -46°C требует не только специальных морозостойких кабелей и полимерных покрытий плат, но и тщательного подбора материалов уплотнений, устойчивых к агрессивным средам.
- Диапазон рабочих температур: Современные модели сертифицированы для работы от -50°С до +80°С (специализированные версии до +121°С).
- Защита от конденсата: Электронные платы покрываются специальными полимерными составами, предотвращающими окисление контактов при резких перепадах температур.
- Морозостойкие кабеля: Используется изоляция на основе силикона или специальных термопластичных эластомеров, не теряющая гибкости на морозе.
Стоит упомянуть и о требованиях к чистоте рабочей жидкости. Высокая точность сопряжения деталей в таких блоках делает их чувствительными к абразивному износу. Стандарты ISO 4406 для систем с электрогидравлическим дросселированием ужесточились до класса 16/14/11 и выше. Это требует установки эффективных систем фильтрации, зачастую с индикаторами загрязнения, интегрированными в общую систему управления.
Рынок 2026 года: ценовая политика и факторы формирования стоимости
Анализ рынка промышленной гидравлики в России по состоянию на начало 2026 года показывает интересную динамику. После периода адаптации к новым логистическим цепочкам цены стабилизировались, однако структура стоимости претерпела изменения. Если ранее львиную долю цены составляла стоимость импорта готового узла, то теперь значительная часть добавленной стоимости формируется за счет локализации производства корпусных деталей и сборки электронных блоков.
Блок дросселирования с электрогидравлическим управлением в базовой комплектации (пропорциональное управление, стандартный интерфейс 0-10В или 4-20мА) в 2026 году имеет средний рыночный диапазон цен от 45 000 до 85 000 рублей. Речь идет об изделиях, произведенных по лицензии или являющихся результатом совместной разработки российских инженеров и азиатских партнеров. Премиальный сегмент, включающий устройства с полевыми шинами (CANopen, Profibus, EtherCAT) и встроенными контроллерами безопасности (SIL2/PLd), стартует от 120 000 рублей и может достигать 250 000 рублей за единицу в зависимости от номинального расхода и рабочего давления. Для специализированных решений высокого давления (до 15 000 psi), применяемых в нефтегазовой отрасли, цена формируется индивидуально с учетом уровня соответствия стандартам PSL и требований к материалам для работы с H2S.
«Локализация производства корпусов и золотниковых пар позволила снизить конечную стоимость изделия на 15-20% по сравнению с 2024 годом, несмотря на рост цен на редкоземельные металлы для магнитов», — комментируют аналитики отраслевого портала.
На цену также существенно влияет тип присоединительной плиты. Стандартизированные решения по нормам CETOP или ISO стоят дешевле, тогда как индивидуальные фланцевые соединения под специфические требования заказчика могут увеличить стоимость на 30%. Важно учитывать, что в цену часто не входит внешний усилитель (драйвер), если он не встроен в корпус клапана. Покупка качественного драйвера с функциями рампирования и ограничения тока может добавить к смете еще 15 000 – 30 000 рублей.
Где покупают оборудование: анализ каналов сбыта
Российский рынок гидравлики демонстрирует смещение спроса в сторону специализированных промышленных маркетплейсов и прямых контрактов с заводами-изготовителями. Площадки типа Ozon и Wildberries, популярные в сегменте B2C, начинают осваивать нишу мелкого промышленного оборудования. Здесь можно найти компактные блоки дросселирования для небольших станков или лабораторных стендов. Однако для крупных проектов, требующих индивидуального подбора и шеф-монтажа, компании предпочитают работать напрямую с дистрибьюторами или представительствами брендов.
Преимущество покупки через официальных дилеров заключается не только в гарантии, но и в наличии технической поддержки. Сложный блок дросселирования с электрогидравлическим управлением требует правильной настройки ПИД-регуляторов, калибровки датчиков и согласования с системой управления верхнего уровня. Ошибки на этапе монтажа могут привести к выходу дорогостоящего оборудования из строя в первые же часы эксплуатации.
| Канал продаж | Ценовой сегмент | Преимущества | Недостатки |
|---|---|---|---|
| Прямой контракт с заводом | Средний / Высокий | Индивидуальная настройка, полное сопровождение, лучшая цена при объеме | Длительные сроки поставки, высокий минимальный заказ |
| Официальные дистрибьюторы | Средний | Наличие на складе, гарантия, техническая консультация | Наценка дилера (10-20%) |
| Промышленные маркетплейсы | Низкий / Средний | Скорость покупки, прозрачность наличия, отзывы | Ограниченный ассортимент, отсутствие глубинной техподдержки |
| B2C площадки (Ozon/WB) | Низкий | Доступность для малого бизнеса и частных мастеров | Риск контрафакта, отсутствие сертификации для ответственных узлов |
Схемы подключения и интеграция в существующие системы
Успешное внедрение устройства зависит от грамотного проектирования гидравлической и электрической схем. Рассмотрим типовые варианты подключения, которые наиболее востребованы в российской практике модернизации парка оборудования.
Типовая схема с внешним усилителем
В этой конфигурации сам блок дросселирования содержит только электромагниты и золотник. Управление осуществляется от внешнего электронного модуля (усилителя). Такая схема предпочтительна, когда требуется централизованное размещение электроники в защищенном шкафу управления, удаленном от зоны вибрации и нагрева.
Алгоритм подключения выглядит следующим образом:
- Сигнал задания (уставка) поступает от контроллера верхнего уровня (ПЛК) на вход усилителя.
- Усилитель формирует ток необходимой величины и подает его на обмотки соленоида блока.
- Обратная связь может быть организована как через внутренние датчики блока (если они есть), так и через внешние датчики положения цилиндра, сигнал от которых возвращается в ПЛК для коррекции.
Преимуществом такой схемы является гибкость: один тип усилителя может работать с различными моделями клапанов, достаточно изменить настройки потенциометрами или через ПО. Кроме того, замена электроники в случае выхода из строя производится быстро и без вмешательства в гидравлический контур.
Схема со встроенной электроникой (On-Board Electronics)
Более современный подход предполагает установку платы управления непосредственно в корпус клапана. В этом случае блок дросселирования с электрогидравлическим управлением подключается напрямую к сети питания (24В) и принимает цифровой сигнал по интерфейсу RS-485, CAN или Ethernet.
Такие устройства часто называют «умными клапанами». Они позволяют реализовать децентрализованную архитектуру управления, сокращая количество проводов в кабель-каналах. Настройка параметров (мертвая зона, коэффициент усиления, время разгона/торможения) производится через ноутбука или портативного пульта без необходимости лезть в шкаф управления. Для российских условий это особенно удобно при ремонте мобильной техники, где доступ к электрическому шкафу может быть затруднен.
Важное замечание по заземлению: При монтаже блоков со встроенной электроникой крайне важно обеспечить качественное заземление корпуса. Статическое электричество и наводки от частотных преобразователей, часто встречающиеся на российских заводах, могут вызывать ложные срабатывания или сбои в работе микроконтроллера. Рекомендуется использовать экранированные кабели с заземлением экрана с обеих сторон.
Эксплуатация в российских реалиях: вызовы и решения
Россия предъявляет уникальные требования к промышленному оборудованию. Протяженность территории, разнообразие климатических зон и специфика энергоснабжения в удаленных регионах создают дополнительные риски.
Проблема скачков напряжения
Во многих промышленных зонах, особенно в старых цехах или вахтовых поселках, качество электроэнергии оставляет желать лучшего. Скачки напряжения, провалы, гармонические искажения — все это губительно для чувствительной электроники электрогидравлических блоков. Производители, ориентированные на российский рынок, в 2026 году массово внедряют встроенные фильтры помех и стабилизаторы питания широкого диапазона (от 18В до 32В). Тем не менее, рекомендуется устанавливать дополнительные разделительные трансформаторы и источники бесперебойного питания для критически важных узлов.
Кадровый вопрос и обучение персонала
Внедрение сложной техники упирается в квалификацию обслуживающего персонала. Если слесарь-гидравлик старой закалки привык «подкручивать винтик», то работа с цифровым блоком требует навыков работы с диагностическим ПО и понимания основ автоматики. Ведущие поставщики оборудования включают в стоимость контракта курсы повышения квалификации для инженеров заказчика. Это не просто формальность, а необходимость: неправильная параметризация может свести на нет все преимущества дорогого оборудования.
На форумах вроде Habr и Pikabu специалисты часто обсуждают случаи, когда «умные» клапаны возвращали на завод якобы неисправными, хотя проблема заключалась в неверно заданных пределах тока или отсутствии конфигурации интерфейса связи. Поэтому наличие подробной документации на русском языке и доступность технической поддержки становятся решающим фактором при выборе поставщика.
Перспективы развития и тренды до 2030 года
Глядя вперед, можно выделить несколько ключевых векторов развития технологии электрогидравлического дросселирования. Первый тренд — это полная цифровизация. Будущее за клапанами, которые являются полноценными узлами Интернета вещей (IIoT). Они будут самостоятельно передавать данные о своем состоянии, прогнозировать остаточный ресурс и заказывать запчасти через корпоративную систему снабжения.
Второй тренд — миниатюризация при сохранении мощности. Развитие материаловедения позволяет создавать более компактные магниты и легкие корпуса, что открывает новые возможности для мобильной робототехники и авиационной техники.
Третий важный аспект — экологичность. Снижение утечек, использование биоразлагаемых масел и повышение общего КПД системы становятся обязательными требованиями международных стандартов, к которым постепенно присоединяется и Россия. Блок дросселирования с электрогидравлическим управлением нового поколения будет потреблять энергию только в момент перемещения золотника, переходя в спящий режим в статике, что даст колоссальную экономию ресурсов в масштабах страны.
Часто задаваемые вопросы (FAQ)
Можно ли заменить обычный ручной дроссель на электрогидравлический блок без переделки всей системы?
Теоретически да, если монтажные размеры совпадают (стандартные посадочные места по ISO). Однако вам потребуется дооснастить систему источником питания 24В, контроллером (ПЛК) для выдачи управляющего сигнала и, возможно, датчиками обратной связи. Без электронной части блок работать не будет.
Как часто нужно калибровать электрогидравлический блок?
Заводская калибровка обычно действует весь срок службы при условии соблюдения чистоты масла. Профилактическую проверку параметров рекомендуется проводить ежегодно или каждые 2000 моточасов. Внеплановая калибровка требуется только после замены золотника или ремонта электронной платы.
Работает ли оборудование при отрицательных температурах без подогрева?
Сам блок (металлическая часть) работает, но запуск системы с холодным маслом высокой вязкости без предварительного подогрева может привести к повреждению насоса или срабатыванию предохранительных клапанов. Электроника блока способна компенсировать изменение вязкости в рабочем диапазоне, но не может разогреть масло. Рекомендуется использовать системы предпускового подогрева гидробака.
Где найти схемы и мануалы на русском языке?
Официальные дистрибьюторы обязаны предоставлять полную техническую документацию на русском языке. Также многие производители выкладывают библиотеки файлов (CAD-модели, схемы подключений, руководства по настройке) на своих сайтах или специализированных порталах автоматизации. Избегайте использования машинного перевода инструкций, так как терминология может быть искажена.
Заключение
Внедрение технологий точного управления потоком — это не просто дань моде, а насущная необходимость для повышения конкурентоспособности российского производства. Блок дросселирования с электрогидравлическим управлением в 2026 году стал доступным, надежным и адаптированным к местным условиям инструментом. Правильный выбор модели, учет климатических факторов и грамотный монтаж позволят раскрыть полный потенциал вашего гидравлического оборудования, обеспечив стабильность процессов и снижение эксплуатационных затрат на годы вперед.
При принятии решения о покупке ориентируйтесь не только на цену в каталоге, но и на качество сервисной поддержки, наличие запчастей на складах в РФ и репутацию поставщика. Инвестиции в современную гидравлику окупаются за счет повышения производительности и исключения простоев, стоимость которых в современном производстве многократно превышает цену самого компонента.
