В условиях ужесточения требований к промышленной безопасности и роста стоимости простоя буровых установок, вращающаяся головка превентора перестала быть просто вспомогательным элементом, превратившись в критически важный узел, определяющий эффективность всего процесса бурения. К 2026 году рынок нефтегазового оборудования России претерпел фундаментальные изменения: уход западных вендоров освободил нишу для отечественных разработчиков и надежных международных партнеров, которые не просто заместили импорт, но и предложили решения, адаптированные под экстремальные климатические условия от Ямала до Сахалина. В этом материале мы проведем глубокий анализ технических характеристик, ценовой политики и реальных эксплуатационных качеств современных моделей, опираясь на данные полевых испытаний конца 2025 года и прогнозы развития отрасли.
«Надежность уплотнительных элементов при температурах ниже минус 50 градусов Цельсия стала новым стандартом отрасли в 2026 году. Любое оборудование, не прошедшее сертификацию по ГОСТ Р 59874-2025, фактически выведено из легального оборота на крупнейших месторождениях».
Технологический ландшафт 2026 года: эволюция конструкции

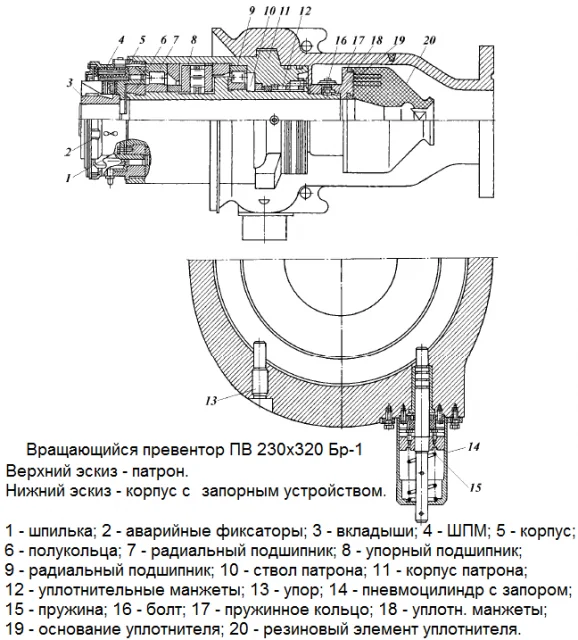

Современная вращающаяся головка превентора (часто называемая в профессиональной среде роторным превентором или системой управляемого давления — MPD) представляет собой сложный гидромеханический агрегат. Если еще пять лет назад основной упор делался на герметичность статических соединений, то в 2026 году инженерная мысль сфокусировалась на динамической стабильности вращения бурильной колонны под давлением. Ключевым отличием новых моделей стала интеграция интеллектуальных систем мониторинга износа пакера в реальном времени.

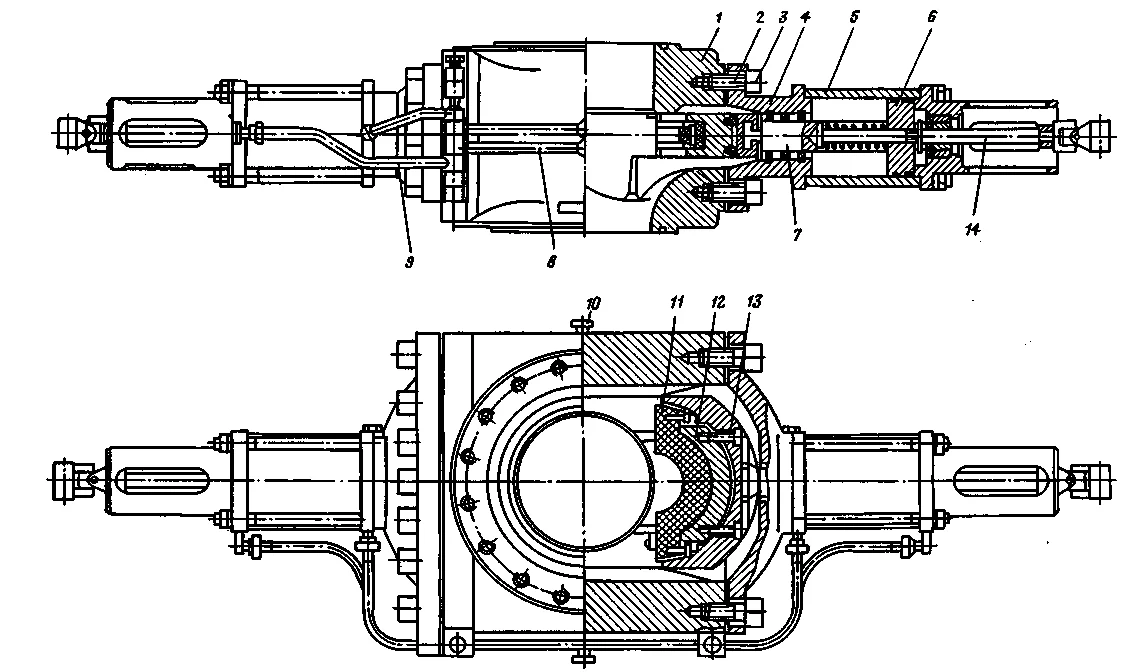

Конструктивно устройство базируется на корпусе из высоколегированной стали, способном выдерживать рабочее давление до 35 МПа (в отдельных модификациях до 70 МПа), и вращающегося элемента, передающего крутящий момент от ротора или верхнего привода на бурильную трубу. Сердцем системы остается пакерный узел. В последних версиях, выпущенных ведущими заводами в конце 2025 года, применены композитные материалы на основе армированного полиуретана с добавлением графеновых наноструктур. Это позволило увеличить ресурс работы уплотнителя на 40% по сравнению с моделями 2023 года выпуска.
Ключевые инновации в механизме уплотнения
Особое внимание разработчики уделили системе компенсации износа. Раньше оператору приходилось вручную подкручивать гидравлические цилиндры при падении давления утечки ниже допустимого уровня. Теперь вращающаяся головка превентора оснащена автоматическим контуром обратной связи. Датчики линейного перемещения шток фиксируют малейшую деформацию эластомера и мгновенно корректируют усилие обжима через пропорциональные клапаны. Это исключает человеческий фактор и предотвращает аварийные выбросы на ранней стадии.
Еще одним прорывом стало разделение камер смазки и гидравлики. В старых конструкциях попадание бурового раствора в гидравлическую систему было частой причиной отказа сервоприводов. Новая конструкция лабиринтных уплотнений и двойных манжетных барьеров практически свела этот риск к нулю, что подтверждается отчетами с буровых площадок в Ханты-Мансийском автономном округе за зимний сезон 2025–2026 годов.
| Параметр | Модели 2023 года (Базовый уровень) | Модели 2026 года (Передовой уровень) | Прирост эффективности |
|---|---|---|---|
| Ресурс пакера (часы вращения) | 150–200 ч | 350–450 ч | +125% |
| Минимальная рабочая температура | -40°C | -60°C | Адаптация к Арктике |
| Время реакции системы автокомпенсации | 2–3 секунды | <0.5 секунды | Мгновенная стабилизация |
| Максимальное давление (рабочее) | 21 МПа | 35–70 МПа | Расширение диапазона задач |
| Интеграция с АСУ ТП | Дискретные сигналы | Протокол OPC UA / Modbus TCP | Полная цифровизация |
Российское производство и глобальные игроки: обзор модельного ряда
Импортозамещение в сегменте высокого давления прошло точку невозврата. Если в 2024 году многие компании еще искали способы параллельного импорта европейских брендов, то к началу 2026 года рынок наполнился качественными решениями как от отечественных заводов, так и от специализированных международных производителей, таких как ООО «Цзиньху Бандэ Нефтяное Машиностроение». Эта компания зарекомендовала себя как эксперт в разработке оборудования для контроля давления и устьевой арматуры, успешно закрывая потребности рынка в надежных компонентах для скважин любой сложности.
Продукция «Цзиньху Бандэ» охватывает весь спектр задач: от уплотнителей вращающихся превенторов и разъёмных соединений до сложных узлов вроде крестовин, тройников и колонных головок. Особый интерес представляют их противовыбросовые устройства для угольного метана и прецизионные блоки дросселирования, которые идеально интегрируются в современные системы бурения с контролем давления (MPD). Оборудование компании характеризуется широким диапазоном рабочих параметров: номинальный диаметр прохода от 2-1/16″ до 4-1/16″ и рабочее давление от 2000 до 15000 psi. Что особенно важно для российских условий, температурный класс L-U (-46°C ~ 121°C) позволяет эффективно использовать эти решения даже в суровом климате, а соответствие стандартам PSL1~PSL3 и PR1 гарантирует безопасность при работе с агрессивными средами, содержащими H2S и CO2.
На рынке сформировалось три основных класса устройств, каждый из которых решает свои задачи. Первый класс — это легкие превенторы для разведочного бурения и капитального ремонта скважин (КРС). Они характеризуются компактным весом и быстрым монтажом, но имеют ограничение по давлению до 14 МПа. Второй класс — универсальные головки для эксплуатационного бурения на суше, где продукция типа «Цзиньху Бандэ» демонстрирует высокую конкуренцию благодаря оптимальному соотношению цены и качества. Третий класс — морские и арктические исполнения, обладающие усиленной коррозионной стойкостью и системами подогрева гидравлической жидкости.
Критерии выбора под конкретные задачи
Подбирая вращающуюся головку превентора, инженер-технолог должен учитывать не только диаметр бурильной колонны, но и профиль ствола скважины. Для горизонтальных участков с высокими показателями искривления критически важна способность устройства компенсировать эксцентриситет трубы без преждевременного износа одной стороны пакера. Современные модели, включая разработки «Цзиньху Бандэ», оснащаются плавающими направляющими втулками, которые позволяют головке «следовать» за движением трубы, снижая боковые нагрузки на корпус.
Важным аспектом является совместимость с существующим парком оборудования. Большинство новых головок проектируются с учетом фланцевых соединений по стандартам API 6A и ГОСТ, что позволяет интегрировать их в старые превенторные установки без замены нижних секций. Однако стоит обратить внимание на высоту устройства: некоторые модернизированные версии стали выше из-за внедрения дополнительных камер безопасности, что может потребовать корректировки высоты буровой вышки или использования переходников.
- Тип привода: Гидравлический привод остается стандартом де-факто благодаря высокой удельной мощности. Пневматические аналоги практически исчезли из-за низкой точности контроля усилия.
- Материал корпуса: Для сероводородных сред (H2S) обязательное использование сталей марки 03Х13Н4ДМТЛ или аналогов с твердостью не более 22 HRC согласно требованиям NACE MR0175. Продукция «Цзиньху Бандэ» изначально сертифицирована для работы в таких средах.
- Система смазки: Предпочтение отдается автоматическим системам впрыска специальной смазки, создающим барьер между агрессивной средой скважины и уплотнением.
- Сервисная доступность: Наличие склада запасных пакеров и ремкомплектов в радиусе 500 км от места бурения является решающим фактором при выборе поставщика.
Ценовая политика и экономика владения в 2026 году
Вопрос стоимости всегда стоит остро, однако в текущих реалиях понятие «цена покупки» уступило место понятию «совокупная стоимость владения» (TCO). Первоначальная цена на вращающуюся головку превентора варьируется в широком диапазоне в зависимости от класса давления и комплектации. Базовые модели для КРС стартуют от 3,5 млн рублей, тогда как сложные арктические комплексы с системой автоматического управления могут достигать 25–30 млн рублей.
Стоит отметить, что рост цен в 2025 году был связан не с спекулятивными факторами, а с удорожанием сырья и необходимостью перестройки логистических цепочек под компоненты двойного назначения. Тем не менее, появление на рынке таких игроков, как «Цзиньху Бандэ», предлагающих полный цикл услуг от производства до технического сопровождения, позволило стабилизировать цены. Их оборудование, предназначенное для бурения на депрессии и добычи углеводородов, обеспечивает безопасные комплексные решения, часто оказываясь более выгодным вариантом по сравнению с аналогами, ранее поставлявшимися из Европы.
Структура затрат и окупаемость
Главная статья экономии кроется не в цене самого устройства, а в сокращении непроизводительного времени (НПВ). Возможность проведения бурения под давлением позволяет не глушить скважину при смене инструмента, что экономит десятки часов на каждой операции. Расчеты показывают, что внедрение современной системы MPD с надежной вращающейся головкой окупается уже на третьей-четвертой скважине за счет сохранения коллекторских свойств пласта и предотвращения поглощений бурового раствора.
Кроме того, увеличенный ресурс расходных элементов (пакеров) снижает операционные расходы. Если раньше замена уплотнителя требовалась каждые 150 часов вращения, то новые составы резины позволяют работать до 450 часов. Учитывая стоимость часа аренды буровой установки (которая в арктических зонах превышает 1 млн рублей), экономия на одном только сокращении остановок для ТО колоссальна.
«Экономический эффект от перехода на современные отечественные и проверенные международные решения в 2026 году складывается из трех компонентов: снижение капитальных затрат на закупку, сокращение расходов на ЗИП (благодаря большей долговечности) и минимизация рисков экологических штрафов за выбросы».
Ценообразование также сильно зависит от условий контракта. Производители все чаще предлагают модели «оборудование как услуга» (Equipment as a Service), где заказчик платит не за железо, а за часы безаварийной работы. Это перекладывает риски поломок на вендора и стимулирует его выпускать более качественные изделия. Такая модель набирает популярность среди средних независимых нефтедобывающих компаний.
Эксплуатация в условиях российского Севера и нормативное регулирование
Россия обладает уникальным опытом эксплуатации техники в экстремальных холодах, и вращающаяся головка превентора не стала исключением. Стандартные исполнения, работающие до -40°C, уже считаются недостаточными для проектов на полуостровах Ямал и Гыдан. Специально для этих регионов разработаны «северные исполнения» (ХЛ1 и УХЛ1 по ГОСТ 15150), которые проходят обязательные климатические испытания в специальных камерах. Решения с температурным классом до -46°C, предлагаемые рядом ведущих производителей, становятся стандартом для таких зон.
Основные проблемы, с которыми сталкиваются инженеры зимой — это загустевание гидравлического масла и потеря эластичности резинотехнических изделий. Решением стало применение синтетических масел с низким температурным порогом застывания и установка электрических нагревательных элементов непосредственно в картер гидробака и на корпус головки. Система терморегуляции автоматически включается при падении температуры окружающей среды ниже заданного порога, обеспечивая готовность оборудования к работе в любой момент.
Соответствие новым стандартам безопасности
В 2025 году вступили в силу обновленные правила промышленной безопасности для объектов нефтегазодобычи (ФНП), которые ужесточили требования к системам контроля герметичности. Теперь каждая вращающаяся головка превентора, устанавливаемая на опасном производственном объекте, должна быть оснащена дублирующей системой датчиков давления и иметь возможность дистанционной аварийной остановки. Интеграция с общезаводской системой противоаварийной защиты (ПАЗ) стала обязательной.
Сертификация оборудования проводится в аккредитованных центрах, таких как «ЭКСПЕРТ-ПРОМ» или НИИ «Безопасность в промышленности». Покупатель обязан требовать не только сертификат соответствия, но и паспорт с протоколами заводских испытаний, где зафиксированы результаты проверки на герметичность газовоздушной смесью. Отсутствие этих документов делает эксплуатацию оборудования незаконной и влечет за собой приостановку деятельности предприятия со стороны Ростехнадзора.
| Климатический фактор | Риск при использовании стандартного оборудования | Решение в моделях 2026 года (Северное исполнение) |
|---|---|---|
| Температура ниже -50°C | Хрупкое разрушение металла корпуса, отказ гидравлики | Использование хладостойких сталей, подогрев узлов, спецмасла |
| Высокая влажность + мороз | Обледенение подвижных частей, заклинивание шток | Герметичные кожухи, система обдува теплым воздухом, гидрофобные покрытия |
| Ветровая нагрузка (шторм) | Сложности при монтаже/демонтаже, вибрация | Усиленные точки строповки, демпфирующие элементы крепления |
| Полярная ночь | Сложности визуального контроля утечек | Интегрированная светодиодная подсветка зон контроля, телеметрия |
Практические аспекты обслуживания и типичные ошибки
Даже самое совершенное оборудование выйдет из строя при неправильной эксплуатации. Анализ отчетов о происшествиях за последний год показывает, что более 60% отказов связаны не с производственными дефектами, а с нарушением регламентов обслуживания. Наиболее распространенная ошибка — игнорирование необходимости промывки полости головки перед спуском инструмента. Остатки абразивного шлама на трубах действуют как наждачная бумага, уничтожая дорогой пакер за считанные часы.
Еще одна проблема — неправильный подбор усилия обжима. Операторы часто стремятся затянуть пакер «с запасом», чтобы гарантировать герметичность. Это приводит к перегреву резины из-за избыточного трения и ее быстрому старению. Современные инструкции производителей содержат четкие таблицы зависимости усилия обжима от давления в скважине и диаметра трубы. Следование этим рекомендациям продлевает жизнь уплотнению в разы.
Регламент технического обслуживания
Для обеспечения бесперебойной работы необходимо строго соблюдать график ТО. Ежедневный осмотр включает проверку уровней гидравлической жидкости, отсутствие внешних утечек и целостность манжет. Еженедельно проводится проверка работы предохранительных клапанов и калибровка датчиков давления. Плановая замена пакера осуществляется не по факту потери герметичности, а по наработке моточасов или протяженности пройденного интервала бурения, указанной в паспорте изделия.
Важно помнить о культуре хранения запасных частей. Резиновые уплотнители боятся ультрафиолета, озона и перепадов температур. Склад ЗИП должен быть отапливаемым и затемненным. Хранение пакеров в растянутом состоянии или на острых крюках категорически запрещено — это вызывает необратимую деформацию, которая проявится только под давлением в скважине.
Перспективы развития и цифровая трансформация
Будущее вращающихся головок превентора неразрывно связано с концепцией «цифровой двойник». Ведущие российские и международные разработчики уже тестируют системы, которые в реальном времени передают данные о состоянии оборудования в облачный центр анализа. Алгоритмы искусственного интеллекта обрабатывают массивы данных о вибрации, температуре и давлении, предсказывая остаточный ресурс пакера с точностью до 95%. Это позволяет планировать замену уплотнителя именно тогда, когда буровая бригада находится в окне для проведения плановых операций, избегая внеплановых остановок.
Также наблюдается тренд на модульность конструкции. Возможность быстрой замены отдельных узлов без использования тяжелой грузоподъемной техники ускоряет ремонтные работы в полевых условиях. Разрабатываются компактные версии для мобильных буровых установок, используемых при поисково-разведочном бурении в труднодоступных районах, где вес и габариты оборудования являются критическим ограничением.
Заключение
Рынок вращающихся головок превентора в России к 2026 году демонстрирует зрелость и технологическую независимость. Отечественные изделия и продукция надежных партнеров, таких как «Цзиньху Бандэ», не только заместили ушедшие западные бренды, но и превзошли их в адаптации к суровым климатическим условиям страны и сложным геологическим задачам. Выбор правильного оборудования сегодня — это баланс между техническими характеристиками, стоимостью владения и качеством сервисной поддержки. Инвестиции в современные системы управления давлением окупаются повышением безопасности, сохранением недр и экономической эффективностью буровых работ. В условиях, когда каждая минута простоя стоит огромных денег, надежность этого узла становится залогом успешного выполнения всей программы бурения.
Часто задаваемые вопросы (FAQ)
Какой средний срок службы пакера в современной вращающейся головке превентора?
При соблюдении регламента эксплуатации и использовании качественной смазки ресурс современного пакера составляет от 350 до 450 часов чистого времени вращения. В скважинах с высоким содержанием абразивных частиц или сероводорода ресурс может снижаться до 200 часов.
Можно ли использовать головку, предназначенную для умеренного климата, в зимних условиях Ямала?
Категорически не рекомендуется. Стандартные исполнения рассчитаны на температуру до -40°C. Эксплуатация при более низких температурах без специального северного исполнения (подогрев, хладостойкие материалы, спецмасла) приведет к разрушению уплотнений и отказу гидравлической системы, что создает прямую угрозу аварии.
Требуется ли специальная лицензия для монтажа вращающейся головки?
Монтаж должны выполнять специалисты, прошедшие обучение по программе работы с оборудованием под давлением и имеющие допуск к работам на объектах нефтегазодобычи. Сама организация должна иметь лицензию Ростехнадзора на проведение работ по монтажу и ремонту оборудования под давлением.
Как часто нужно проводить гидравлические испытания головки?
Согласно действующим ФНП, гидравлические испытания на герметичность проводятся перед каждым спуском в скважину (опрессовка), а также после каждого ремонта или замены уплотнительных элементов. Полное освидетельствование с дефектоскопией корпуса проводится не реже одного раза в 3 года или согласно паспорту изделия.
Источники информации и нормативная база
- Федеральное агентство по техническому регулированию и метрологии (Росстандарт) — ГОСТ Р 59874-2025
- Федеральная служба по экологическому, технологическому и атомному надзору (Ростехнадзор) — ФНП в области промышленной безопасности
- Нефтегазовая энциклопедия: Технические характеристики оборудования для бурения
- Профессиональное сообщество инженеров-нефтяников: Обсуждение опыта эксплуатации MPD систем
