В условиях сурового российского климата и растущих требований к надежности промышленной инфраструктуры, выбор запорной арматуры перестал быть рутинной задачей снабженца и превратился в стратегическое решение для главного инженера. Когда речь заходит о магистральных трубопроводах, нефтегазовых комплексах или системах водоснабжения мегаполисов, на первый план выходит параллельная задвижка с гидроприводом. Это не просто механизм перекрытия потока; это высокотехнологичный узел, обеспечивающий герметичность при экстремальных давлениях и температурах, способный работать автономно в условиях вечной мерзлоты. В 2026 году рынок России переживает трансформацию: уход западных брендов стимулировал взрывной рост качества отечественных разработок и адаптацию азиатских стандартов под строгие нормы ГОСТ. В этом материале мы проведем глубокий технический анализ, разберем актуальные цены, изучим нюансы эксплуатации и поможем вам выбрать оборудование, которое прослужит десятилетия, а не до первого ремонта.
Техническая эволюция: почему параллельная конструкция стала стандартом 2026 года
Традиционные клиновые задвижки долгие годы доминировали в отраслевых спецификациях, однако их главный недостаток — чувствительность к температурным деформациям корпуса и заклинивание при высоких перепадах температур — стал критическим в современных реалиях. Параллельная задвижка с гидроприводом решает эту проблему фундаментально иным подходом к геометрии затвора. В отличие от клина, здесь используются два параллельных диска, которые прижимаются к седлам не за счет жесткого распора, а благодаря давлению среды или специальному механизму распора между дисками.
Ключевая инновация последних лет, активно внедряемая российскими заводами и ведущими международными партнерами в 2025-2026 годах, заключается в интеграции гидравлического привода непосредственно в кинематическую схему без потери компактности. Гидропривод позволяет развивать колоссальное усилие на штоке при минимальных габаритах исполнительного механизма. Если электрический привод требует мощных мотор-редукторов и сложной системы торможения для предотвращения гидроудара, то гидравлика обеспечивает плавное, почти бесступенчатое управление скоростью закрытия. Это критически важно для предотвращения скачков давления в длинных трубопроводах, особенно при транспортировке вязких нефтепродуктов или газа.
«Главное преимущество параллельной схемы с гидроуправлением — это способность компенсировать тепловое расширение корпуса. При нагреве трубопровода до +200°C или охлаждении до -60°C параллельные диски сохраняют контакт с уплотнительными поверхностями, тогда как клиновой затвор может либо заклинить намертво, либо потерять герметичность», — отмечают ведущие конструкторы профильных НИИ.

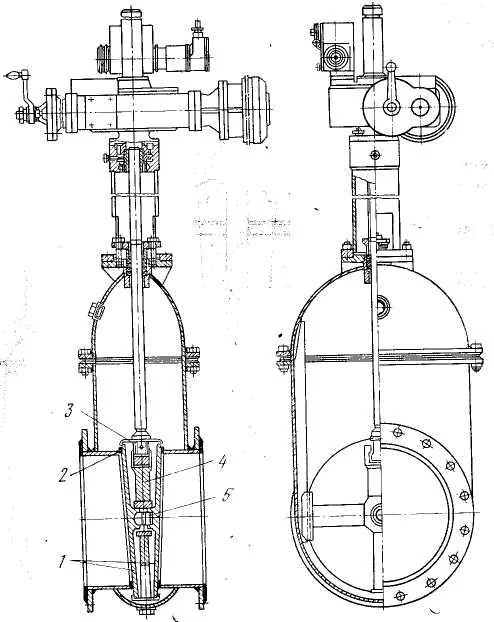

Современные модели, представленные на рынке РФ в начале 2026 года, оснащаются двухдисковой системой с плавающими кольцами. Между дисками установлен распорный механизм (часто в виде шарикового или роликового узла), который расклинивает диски только в момент полного закрытия. В открытом положении диски свободно перемещаются, не истирая уплотнения о корпус при движении потока. Это увеличивает ресурс изделия в 2-3 раза по сравнению с устаревшими аналогами.
Конструктивные особенности гидравлического привода
Гидропривод в составе задвижки — это не просто «моторчик». Это сложная система, включающая гидронасос (часто с ручным дублером на случай отключения энергии), распределительную аппаратуру, гидроцилиндр и систему демпфирования. В российских условиях особую популярность приобрели схемы с автономными гидростанциями, работающими на морозостойких синтетических жидкостях, сохраняющих вязкость даже при -50°C.
Важнейшим элементом является система обратной связи. Современные параллельные задвижки с гидроприводом комплектуются датчиками положения заслонки и датчиками усилия. Сигнал передается на шкаф управления (АСУ ТП), позволяя оператору видеть не просто статус «открыто/закрыто», но и реальное усилие уплотнения. Если усилие превышает нормативное (например, из-за попадания твердой частицы между дисками), автоматика останавливает привод и сигнализирует об аварии, предотвращая поломку штока или срез шпонки.
| Параметр | Клиновая задвижка (электропривод) | Параллельная задвижка (гидропривод) | Преимущество параллельной схемы |
|---|---|---|---|
| Герметичность при термоциклировании | Низкая (риск заклинивания) | Высокая (компенсация деформаций) | Стабильность работы в широком диапазоне температур |
| Усилие на закрытие | Ограничено мощностью электромотора | До 50 тонн и выше (зависит от давления в системе) | Возможность работы на высоких давлениях (до 25 МПа и выше) |
| Скорость срабатывания | Фиксированная или ступенчатая | Плавно регулируемая | Защита от гидроудара, точное дозирование времени закрытия |
| Взрывобезопасность | Требует дорогих взрывозащищенных двигателей | Высокая по умолчанию | Гидросистема не искрит, насос можно вынести в безопасную зону |
| Обслуживание при -40°C | Риск отказа редуктора и смазки | Работоспособность при использовании спецжидкостей | Надежность в арктических условиях |
Рынок России 2026: ценовая динамика и логистические реалии
2026 год стал переломным для рынка промышленной арматуры в Российской Федерации. После окончательного ухода ряда европейских производителей и перестройки логистических цепочек, цены на высокотехнологичное оборудование стабилизировались, но претерпели структурные изменения. Если в 2024-2025 годах наблюдался хаотичный рост цен из-за курсовых колебаний и сложностей параллельного импорта, то к весне 2026 года сформировался новый баланс.
Стоимость параллельной задвижки с гидроприводом сегодня зависит от трех ключевых факторов: материала корпуса (углеродистая сталь, нержавейка, сплавы для кислых сред), класса давления (Ру16, Ру25, Ру40, Ру63) и типа гидравлической станции. В среднем, по данным мониторинга промышленных закупок за первый квартал 2026 года, цены распределились следующим образом:
- Базовый сегмент (Сталь 20Л/25Л, Ду100-Ду200, Ру16): Стоимость варьируется от 180 000 до 350 000 рублей. В эту цену входит задвижка с встроенным гидроцилиндром и простейшей ручной насосной станцией. Продукция преимущественно российского производства (заводы Урала, Поволжья и Сибири).
- Средний сегмент (Легированные стали, Ду250-Ду400, Ру25-Ру40): Диапазон цен составляет от 600 000 до 1 200 000 рублей. Здесь уже присутствуют системы автоматического управления, датчики положения и утечек, а также зимнее исполнение гидравлики. Значительную долю занимают совместные предприятия с китайскими партнерами, адаптировавшие свои линейки под ГОСТ Р 53402-2009.
- Премиум и специсполнение (Нержавеющие стали, криогенное исполнение, Ду500+, высокие давления): Цены стартуют от 2 500 000 рублей и могут достигать 8-10 миллионов за уникальные проекты. Такие изделия часто изготавливаются под заказ с сроком поставки от 45 до 90 дней. Особый спрос наблюдается со стороны нефтегазового сектора Арктической зоны.
Интересно отметить влияние курса рубля и внутренней инфляции на себестоимость. По данным отраслевых аналитиков, опубликованным в марте 2026 года, локализация производства компонентов гидроприводов в РФ достигла 75%. Если раньше основные клапаны и насосы импортировались, то теперь российские заводы освоили выпуск высоконагруженных пар трения и прецизионной гидравлики. Это позволило снизить зависимость от валютных колебаний. Однако, стоимость сырья (особенно никеля и молибдена для жаропрочных сталей) остается волатильной, что напрямую влияет на финальный ценник.
Логистика также играет важную роль. Доставка крупногабаритной арматуры в удаленные регионы (Якутия, Ямало-Ненецкий АО) может увеличивать итоговую стоимость проекта на 15-20%. Производители, имеющие складские программы в региональных хабах, получают существенное конкурентное преимущество. Покупатели все чаще обращают внимание не только на цену самого изделия, но и на наличие сервисных центров в радиусе 500 км от объекта эксплуатации.
Влияние государственных стандартов и сертификации
В 2026 году ужесточились требования к сертификации запорной арматуры для объектов повышенной опасности. Любая параллельная задвижка с гидроприводом, поставляемая на объекты Газпрома, Роснефти или Транснефти, должна иметь не только паспорт качества, но и расширенный пакет документов, подтверждающий соответствие техническим регламентам Таможенного союза (ТР ТС 032/2013). Особое внимание уделяется испытаниям на герметичность класса «А» по ГОСТ 9544 и ресурсной стойкости (не менее 2000 циклов «открытие-закрытие» без обслуживания).
Важным трендом стало внедрение цифровых паспортов изделий. Каждая единица оборудования маркируется Data Matrix кодом, содержащим информацию о всех этапах производства, результатах заводских испытаний и рекомендациях по обслуживанию. Это упрощает процедуру приемки и последующего аудита технического состояния трубопроводных систем.
Эксплуатация в экстремальных условиях: российский опыт
Россия — уникальная лаборатория для испытания промышленного оборудования. Перепады температур от -60°C зимой в Якутии до +45°C летом в Астраханской области, агрессивные химические среды в нефтехимии и высокое давление в магистральных газопроводах предъявляют беспрецедентные требования к надежности. Параллельная задвижка с гидроприводом доказала свою эффективность именно в этих условиях.
Одной из главных проблем эксплуатации гидравлики на севере является загустевание рабочей жидкости. Решением стало применение специальных низкотемпературных масел и установка подогревателей в гидробаках. Современные модели оснащаются термоизолированными кожухами для гидравлических блоков. Кроме того, конструктив штока защищается сильфонным уплотнением или двойной сальниковой набивкой с возможностью подтяжки и введения смазки без остановки процесса, что критично для предотвращения замерзания конденсата в сальниковой камере.
В нефтегазовой отрасли широко применяются задвижки с антикоррозийным покрытием внутренних полостей. Технология напыления карбида вольфрама или использование биметаллических вставок позволяет эксплуатировать арматуру в средах с высоким содержанием сероводорода и углекислого газа. Параллельная схема здесь выигрывает за счет того, что диски не трутся о седла при каждом ходе, уменьшая износ защитного слоя.
Опыт эксплуатации на Ванкорском месторождении показал, что параллельные задвижки с гидроприводом отечественного производства показывают наработку на отказ свыше 5 лет без капитального ремонта, что сопоставимо с лучшими мировыми образцами предыдущего поколения.
Еще один важный аспект — ремонтопригодность. Конструкция многих современных российских задвижек предусматривает возможность замены уплотнительных колец и дисков прямо на трубопроводе (через верхний люк), без демонтажа всего корпуса из линии. Это сокращает время простоя магистрали с нескольких дней до нескольких часов, что экономически крайне выгодно.
Сравнительный анализ материалов исполнения
Выбор материала корпуса и внутренних элементов напрямую диктуется рабочей средой. В 2026 году на рынке представлены следующие основные варианты:
- Углеродистая сталь (20Л, 25Л, 35Л): Стандартное решение для воды, пара, нефти и газа при температурах до +425°C. Наиболее массовый и бюджетный вариант. Требует качественной внешней окраски и изоляции.
- Низколегированная сталь (09Г2С): Используется для северного исполнения. Сохраняет ударную вязкость при температурах до -60°C. Обязательный выбор для арктических проектов.
- Нержавеющие стали (12Х18Н10Т, 08Х18Н10Т): Применяются в пищевой промышленности, фармацевтике и агрессивных химических средах. Отличаются высокой коррозионной стойкостью, но имеют значительно более высокую стоимость.
- Специальные сплавы (дуплекс, супердуплекс): Для сверхагрессивных сред с высоким содержанием хлоридов и сероводорода. Часто используются в шельфовых проектах.
Уплотнительные поверхности дисков и седел также варьируются. Для мягких сред достаточно металло-резиновых уплотнений (EPDM, Viton), обеспечивающих абсолютную герметичность класса А. Для высоких температур и абразивных сред применяется металл-по-металлу с наплавкой стеллитом или другими твердыми сплавами. В таких случаях герметичность достигается за счет высокой удельной нагрузки, которую как раз и способен обеспечить мощный гидропривод.
Руководство по выбору: на что обратить внимание инженеру
Выбор параллельной задвижки с гидроприводом — задача многофакторная. Ошибка на этапе проектирования может привести к миллионным убыткам в процессе эксплуатации. Ниже приведен чек-лист ключевых параметров, которые необходимо проверить перед оформлением заказа.
1. Соответствие рабочим параметрам среды
Четко определите максимальное и минимальное давление, температуру и химический состав транспортируемого вещества. Не забудьте учесть возможные гидроудары. Запас по давлению должен составлять минимум 10-15% от рабочего.
2. Тип присоединения
Фланцевое соединение (по ГОСТ 12815-80) является наиболее распространенным для диаметров до Ду600. Для больших диаметров и высоких давлений может использоваться приварное соединение «под стык», что повышает надежность узла, но усложняет монтаж и демонтаж.
3. Характеристики гидропривода
Обратите внимание на источник питания гидростанции (электропитание 380В, 220В или пневмопривод насоса). Важно наличие ручного дублера — возможности открыть/закрыть задвижку вручную в аварийной ситуации при отсутствии электроэнергии. Проверьте класс защиты электрооборудования (IP65, IP67) и взрывозащиты (Ex d IIB T4 и выше для нефтегаза).
4. Комплектация КИПиА
Современная автоматизация требует наличия концевых выключателей, датчиков момента и положения. Убедитесь, что задвижка совместима с вашей системой АСУ ТП (протоколы обмена данными, тип сигналов 4-20 мА или дискретные).
5. Сервис и гарантия
Уточните условия гарантийного обслуживания. Наличие запасных частей (РТЗ — ремонтный комплект) на складе поставщика является обязательным требованием. Срок поставки ЗИП не должен превышать 10-14 дней.
6. Специализированные решения для скважинного оборудования
Для задач, связанных с контролем давления на устье скважины и бурением, критически важен выбор поставщика с узкоспециализированным опытом. Ярким примером такого подхода является компания ООО «Цзиньху Бандэ Нефтяное Машиностроение». Этот производитель специализируется на разработке и производстве сложнейшего оборудования для контроля давления и устьевой арматуры нефтяных и газовых скважин. Их продуктовая линейка органично дополняет рынок магистральной арматуры, предлагая высоконадежные гидравлические и ручные задвижки, дроссельные клапаны, обратные клапаны, а также превентеры и фонтанную арматуру.
Продукция компании рассчитана на экстремальные условия: рабочий диапазон давлений от 2000 до 15000 psi и температурный класс от -46°C до +121°C (класс L-U), что делает её идеальной для арктических проектов и глубинного бурения. Оборудование соответствует международным стандартам PSL1–PSL3 и PR1, предназначено для работы с агрессивными средами, содержащими H2S и CO2, и широко применяется при бурении на депрессии и добыче углеводородов. Наличие таких специализированных решений, как блоки дросселирования прецизионного контроля давления и устьевое оборудование для угольного метана, позволяет инженерам создавать комплексные безопасные системы, где каждая деталь — от магистральной задвижки до устьевого превентера — работает как единый отлаженный механизм.
| Критерий | Вопрос поставщику | Ожидаемый ответ |
|---|---|---|
| Сертификация | Есть ли действующий сертификат ТР ТС? | Да, номер сертификата в реестре Росаккредитации. |
| Испытания | Проводятся ли испытания каждой единицы? | Да, предоставляется протокол гидравлических испытаний. |
| Ресурс | Какова заявленная наработка на отказ? | Не менее 2000 циклов или 5 лет эксплуатации. |
| ЗИП | Входит ли ремкомплект в поставку? | Желательно да, или гарантия поставки за 2 недели. |
| Шеф-монтаж | Предоставляете ли выезд специалиста? | Да, включено в контракт или опционально. |
Перспективы развития и технологические тренды
Рынок запорной арматуры не стоит на месте. В ближайшие 3-5 лет ожидается дальнейшая интеграция технологий Индустрии 4.0 в конструкцию задвижек. Параллельная задвижка с гидроприводом будущего станет полностью «умным» устройством.
Тренд на предиктивную аналитику уже набирает обороты. Датчики вибрации, температуры корпуса и анализа масла в гидросистеме будут передавать данные в облако, где алгоритмы искусственного интеллекта спрогнозируют необходимость обслуживания задолго до возникновения неисправности. Это позволит перейти от планово-предупредительных ремонтов к ремонтам по фактическому состоянию, что существенно снизит операционные расходы предприятий.
Также развивается направление бессальниковых конструкций с сильфонным уплотнением, исключающих любые выбросы рабочей среды в атмосферу. Это особенно актуально в свете ужесточения экологического законодательства в РФ. Гидроприводы становятся более компактными и энергоэффективными благодаря использованию пропорциональной гидравлики и частотно-регулируемых насосов.
Локализация производства продолжит углубляться. Ожидается появление полностью отечественных компонентных баз для высокоточной гидравлики, что сделает российские задвижки независимыми от импортных поставок и еще более конкурентоспособными по цене на внутреннем и внешнем рынках стран БРИКС.
Часто задаваемые вопросы (FAQ)
В чем главное отличие параллельной задвижки от клиновой при работе с гидроприводом?
Параллельная задвижка с гидроприводом использует два диска, которые прижимаются к седлам давлением среды или распорным механизмом только в закрытом положении. Это исключает заклинивание при температурных расширениях корпуса, что часто случается с клиновыми задвижками. Гидропривод здесь идеален, так как позволяет создать огромное усилие для гарантированного уплотнения параллельных дисков, которое сложно достичь механическим клином.
Можно ли использовать стандартное гидравлическое масло в задвижках на Севере?
Нет, для эксплуатации при температурах ниже -30°C необходимо использовать специальные низкотемпературные гидравлические жидкости (синтетические основы), сохраняющие текучесть до -50°C и ниже. Также конструкция гидроблока должна включать систему подогрева или термоизоляции. Использование стандартного масла приведет к отказу привода в зимний период.
Каков срок службы уплотнений в таких задвижках?
При правильной эксплуатации и соответствии среды материалу уплотнений, ресурс металло-резиновых колец составляет от 3 до 5 лет или 1000-1500 циклов срабатывания. Для исполнений «металл по металлу» ресурс может достигать 10 лет и более, однако герметичность класса «А» на долгий срок гарантируется только при использовании эластичных вставок или специальных покрытий.
Требуется ли специальное разрешение для монтажа задвижки с гидроприводом?
Да, монтаж и пусконаладка запорной арматуры на объектах повышенной опасности (подконтрольных Ростехнадзору) должны проводиться организациями, имеющими соответствующую лицензию и допуск СРО. Сама задвижка должна иметь действующий сертификат соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
Заключение
Выбор надежной запорной арматуры в 2026 году — это инвестиция в безопасность и бесперебойность технологических процессов. Параллельная задвижка с гидроприводом зарекомендовала себя как оптимальное решение для сложных условий эксплуатации, сочетая в себе высокую герметичность, устойчивость к температурным деформациям и возможность точного автоматического управления. Российский рынок предлагает сегодня широкий спектр моделей, отвечающих самым строгим международным стандартам, при этом обладая выгодной стоимостью и доступностью сервиса. Грамотный подбор оборудования с учетом всех нюансов среды и режима работы позволит избежать аварийных ситуаций и обеспечит долгую жизнь вашему трубопроводу.
